压力扫描阀的设计与使用指南-Gensors压力扫描阀

飞机在天上飞的时候，有多少地方需要测压力？

环控系统要测、发动机要测、机翼表面要测、燃油系统也要测。

测就测呗，装个压力传感器不就完事了？

问题在于，很多测量点，位置窄到你连根手指都塞不进去。

偏偏这些地方，要测的压力参数还特别多。

怎么办？

靠它——

压力扫描阀。

Gensors DAS-P16压力扫描阀

它不只是一个传感器

听名字，很多人第一反应是：阀门？

其实不是。

压力扫描阀的本质，是一个多通道、高精度的数据采集系统。

之所以叫“阀”，是因为老一辈的版本确实是机械式的——内部集成多个压力敏感元件，靠机械阀门一个一个切换通道，轮流输出数据。

现在早就是电子式的了。

用电路寻址来确定测量通道，速度快得多，体积也小得多。

设计这东西，有 8 个硬指

1.集成度：越小越难

压力扫描阀要装在飞机上，尺寸越小越好。

尤其是发动机附近，单边最多有 156 个测量点。

如果单个设备能测 64 个通道，那装 3 个就够了。

理想尺寸是多少？

70mm × 15mm × 30mm。

比一盒扑克牌还小。

国产目前能做到 64 通道，但尺寸还在 250mm × 80mm × 80mm 左右。

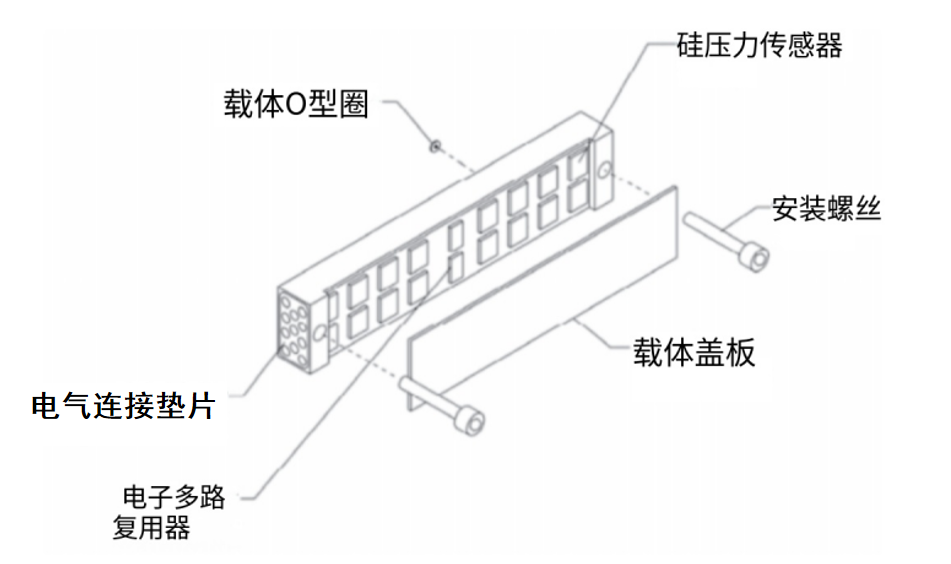

压力敏感元件集成示意图

2.温度补偿：不补不行

压力传感器最怕温度变化。

温度一变，敏感元件的形变量就变了，测出来的压力跟着飘。

所以高精度的压力扫描阀，必须内置实时温度补偿。

简单说就是：设备里再塞一个温度传感器，实时测温度，然后用算法把温度带来的误差“算回去”。

试飞环境有多极端？

测量点的温度范围，从 -55℃ 到 80℃。

市面上常见的国产设备目前的工作温度，是 -20℃ 到 80℃。

零下 55 度的地方，得给它套个保温套才能扛住。

但邦盟自研的压力扫描阀工作温度已经能够达到

-40℃ 到 85℃，在国产市场上脱颖而出。

3.输出信号：不能乱传

压力扫描阀测出来的数据，得传给机载采集系统。

怎么传？

数据处理模块可以集成在扫描阀内部，也可以单独做一个外置设备。

如果集成在内部，功能更强，但设备尺寸会变大。

选哪种，得看安装空间和系统架构怎么平衡。

更重要的是——如果想让机载系统统一打时间戳，那输出信号必须是数字信号。

因为电压信号采集板卡，没法额外加针脚来区分哪个通道是哪个。

4.校准：几十个通道，不能一个一个来

压力扫描阀不是一次性用品。

一台飞机上的设备，可能要用好几年。

定期校准是逃不掉的。

如果几十个通道一个一个校，工程师能累到怀疑人生。

所以设计上，通常会加一个切换阀门。

校准模式一开，只需要通入一路标准气，所有通道同步校准。

一键搞定，才是真的人性化。

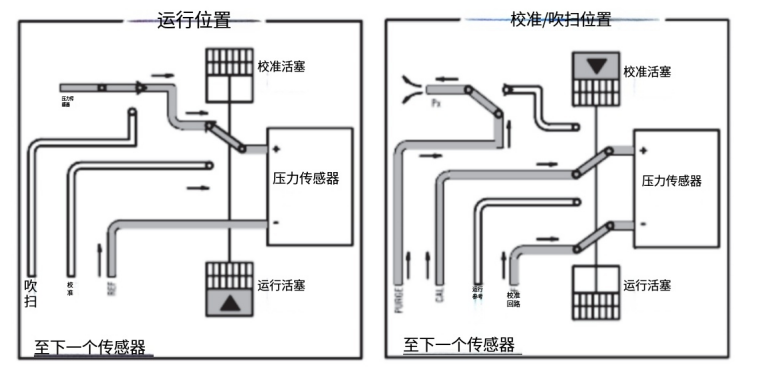

校准气路切换示意图

5.吹扫：管路脏了怎么办

压力扫描阀的测量点，很多在飞机外部。

飞机穿越云层的时候，管路里会残留水汽和灰尘。

这些东西一进去，测量结果就飘。

所以定期吹扫管路，是必须的。

如果想在飞行过程中就完成吹扫，那飞机上还得额外配一套供气设备。

又占地方，又增重，但没办法。

6.零位调整：用久了会“歪”

压力敏感元件用久了，会有形变。

这种形变会带来测量误差。

怎么解决？

调零。

让敏感元件两边承受相同的力，把它恢复到不受力的初始状态，输出数值归零。

国产设备现在也具备这个功能了。

7.机上安装环境适应性：不是随便装

飞机上的设备，要过的“关”可不少。

温度、振动、电磁兼容性……一个都不能少。

具体标准，得参照 HB6167.1—2014 或 RTCA DO-160。

不是随便找个地方拧上螺丝就完事的。

8.零位调整：用久了会“歪”

这一点必须多说两句。

在试飞测试系统里，没有时间戳的数据，等于没用。

压力扫描阀想实现时钟同步，有两种路子：

自己做主，直接读取 GPS 时间，把时间戳融进数据。

听指挥，输出数字信号，由机载采集系统统一打时间戳。

如果选第二种，记得确认信号格式——必须是数字信号。

因为电压信号采集板卡，没法额外加针脚来区分哪个通道是哪个

选型也有讲究

设计好了，怎么用？

邦盟为您总结了 5 个选型要点。

1.测量介质

明确介质类型：气体（尤其是干燥、无腐蚀性）或液体。核心是对气体纯净度的要求，以防污染传感器。

2.量程

依据测点压力：最大工作压力应在量程内，且尽量接近量程上限以保证分辨率。关键原则：相近量程分组。

3.精度

关注综合精度：通常以 %FS（满量程百分比）表示。数值越小，精度越高。需留意小量程下的精度衰减。

4.参考端

确定测量类型：表压（相对大气压）、绝压（相对真空）还是差压（两点压力差）。

5.工作温度

覆盖工作环境：设备工作温度范围和精度补偿范围。前者保证不损坏，后者保证测得准。

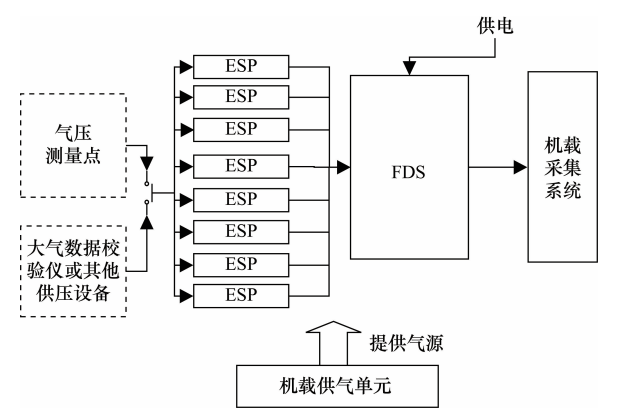

试飞测试压力扫描测试系统试验框图

压力扫描阀，属于那种“不起眼但没它不行”的设备。

它要面对的，是狭小的空间、极端的温度、长期的震动、频繁的校准、复杂的管路……

每一个要求都很硬核。

总结这些，希望能为国产压力扫描阀的研发与应用提供一定参考。
