便携式数据采集系统 Gensors DAM｜从控制器到采集模块，全解析

做测试的人，心里都有一本账。

这本账上写满了妥协：

测应变就得带笨重的桥盒，测振动就得换另一套采集仪，想再读个CAN总线数据？不好意思，还得再加一台设备。

不同信号、不同协议、不同软件，来回折腾。

直到拿到 Gensors DAM 便携式数据采集系统，才发现——原来一台设备，真的可以强到这种程度。

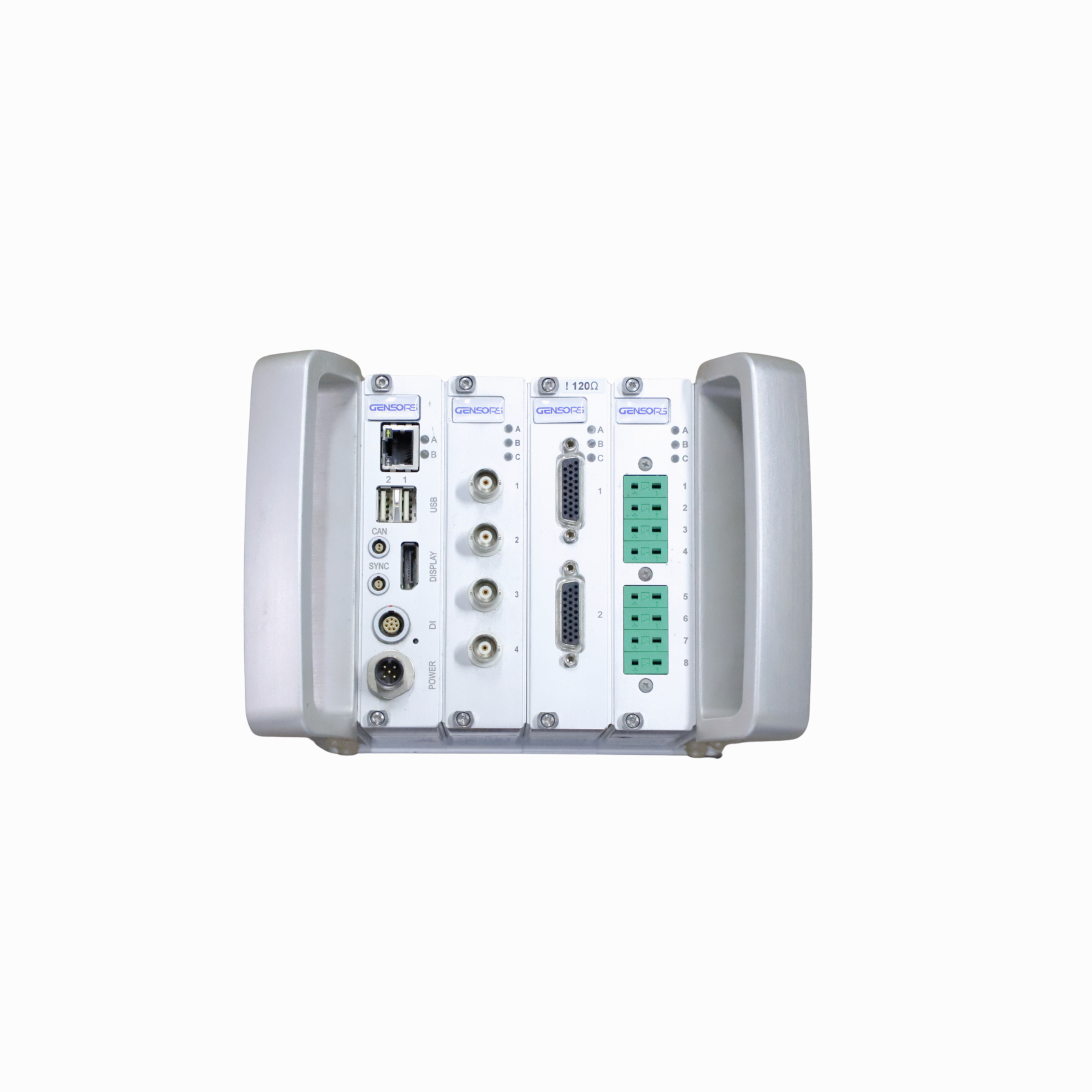

Gensors DAM 便携式数据采集系统

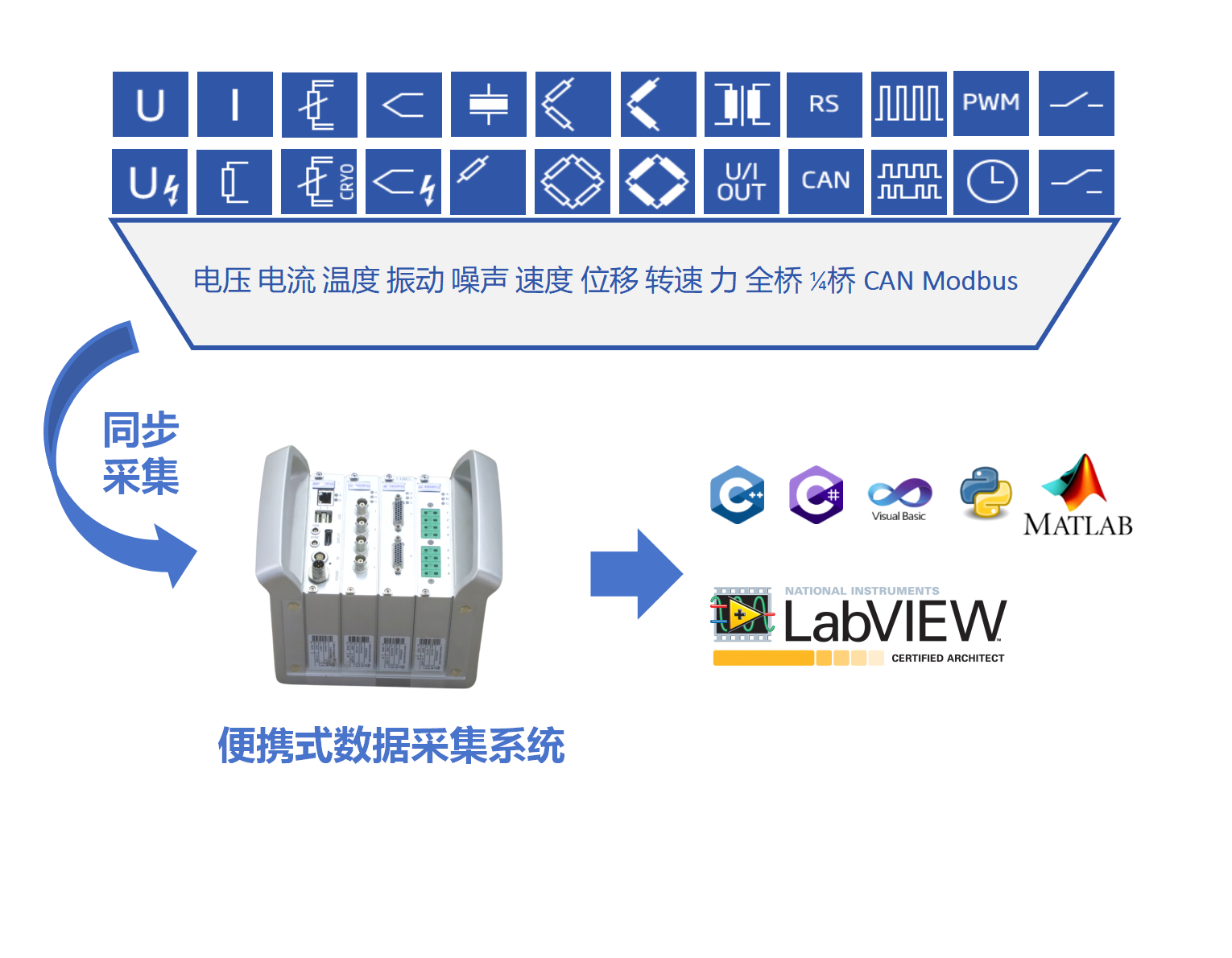

一、一套系统，把你能想到的信号全收了

DAM采用堆叠式模块化设计，主机一拎，板卡一叠，不用电脑也能离线干活。

这么说可能有点抽象，看几个真实场景就明白了：

  01 整车路谱采集

既要测车架应变，又要测悬架振动，还要读CAN总线上的车速和转速。以前三套采集设备各干各的，回去对数据对到崩溃。现在一台DAM，应变、振动、CAN全部同步进同一个时间轴，疲劳分析一步到位。

  02 航空发动机试车

高温、强振环境下，你需要用热电偶测排气温度，用 IEPE 加速度计测壳体振动，用应变片测叶片载荷。以前要带多台专用采集仪。现在 DAM 的 X4 模块一块板卡同时接热电偶、应变片和电压输出型传感器，不挑信号，不挑线缆，铝合金外壳扛得住恶劣现场。

这些场景能跑通，靠的是 DAM 这套灵活、精准、同步的硬件底座。下面我们就拆开看看，每一块板卡到底强在哪里。

二、DAC‑C4 控制器——不只是大脑，更是数据中枢

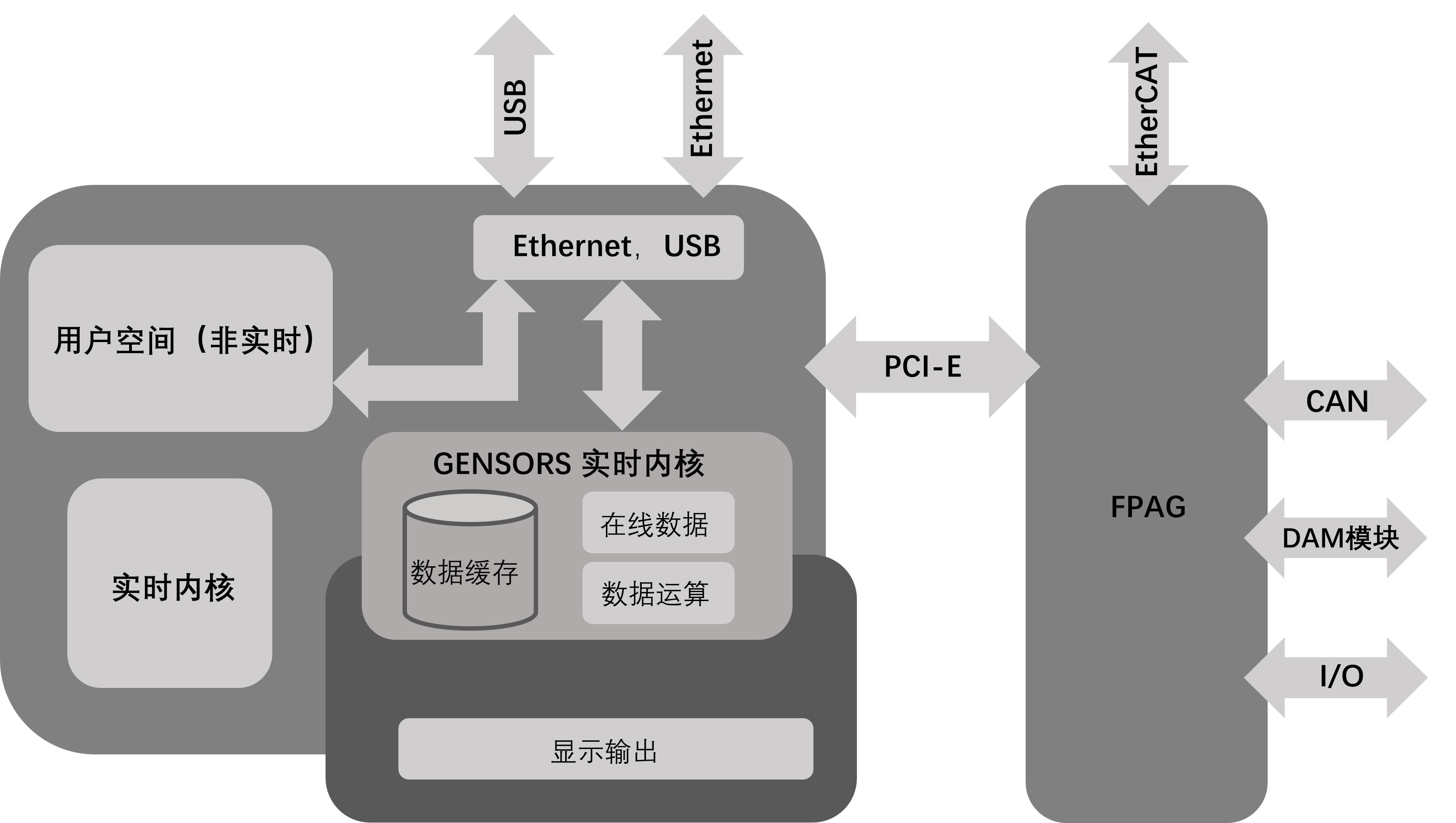

DAM 系统的灵魂是 DAC‑C4 数据采集控制器。

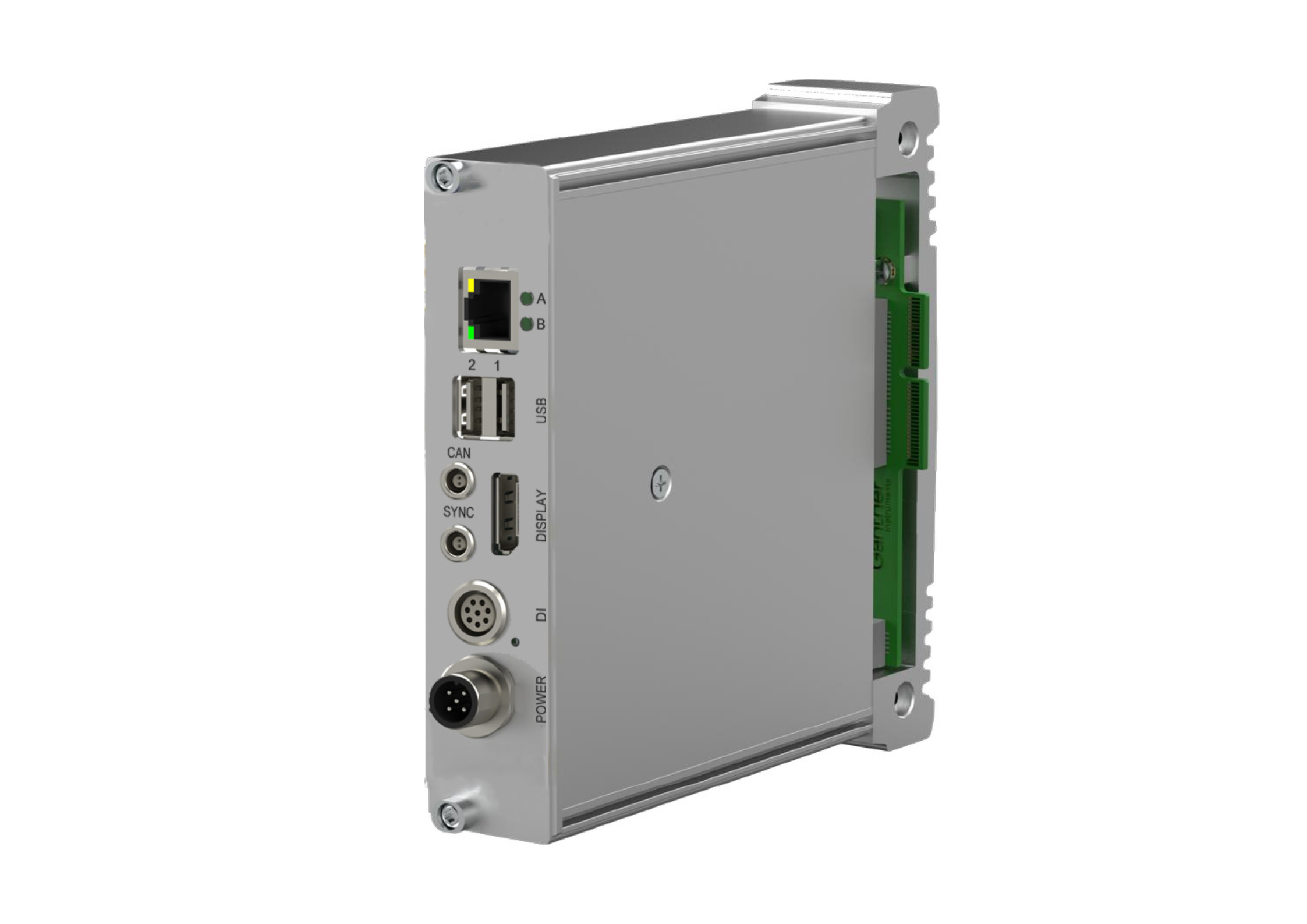

DAC‑C4 数据采集控制器

它的尺寸是 60×137×135mm，功能却非常全面：

内置 1TB SSD（顺序读写 550/52 MB/s）

4 路 CANFD 接口（兼容 CAN 2.0 和 CAN FD）

支持 TCP/IP、Modbus、EtherCAT、Profinet 等协议

采样率最高 100 kHz

LabVIEW、Matlab 可直接读取数据

说白了，它既是采集大脑，又是边缘服务器，还是高可靠记录仪。离线存、在线看、远程调，一块板子全包了。

三、采集板卡各司其职，招招致命

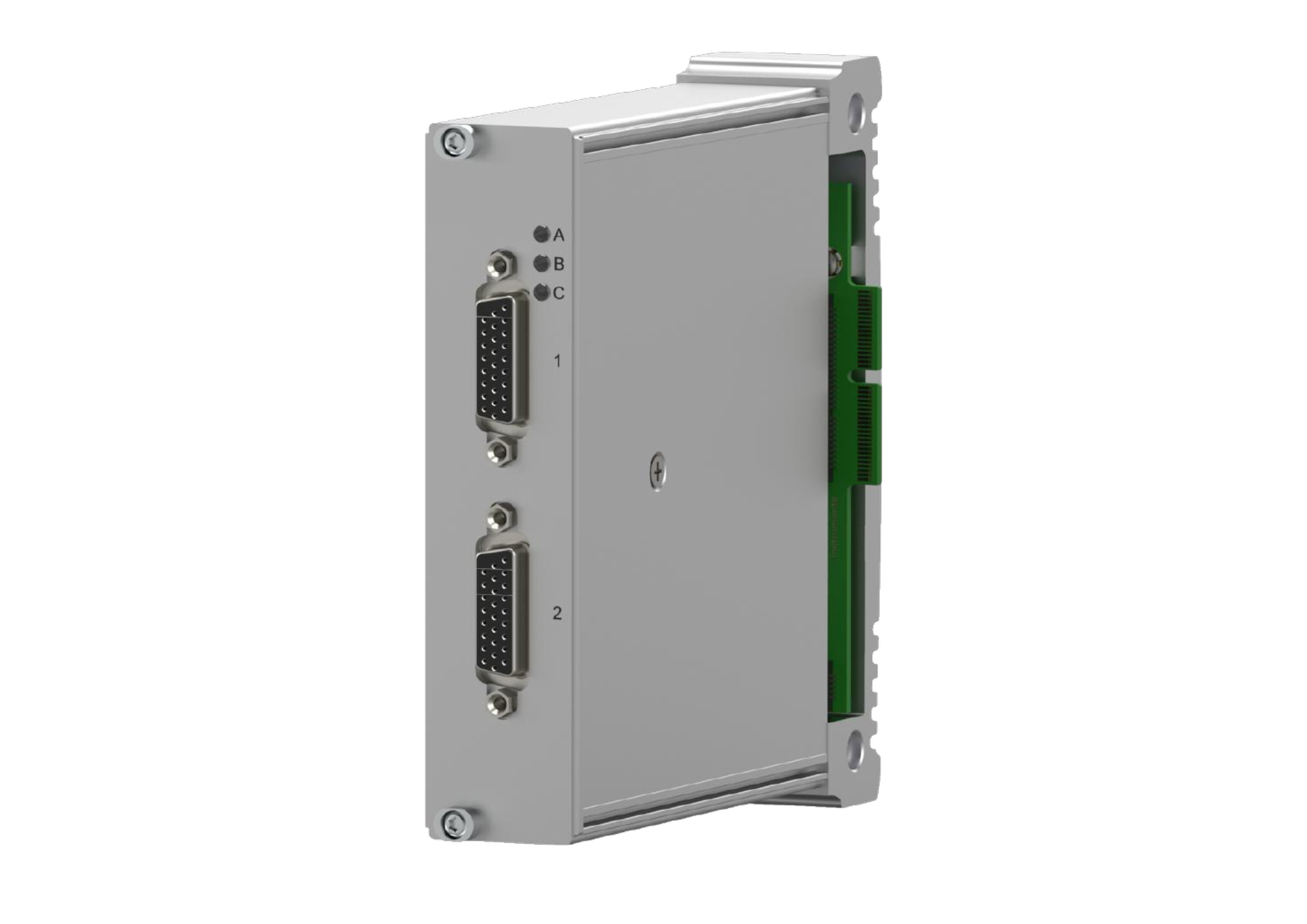

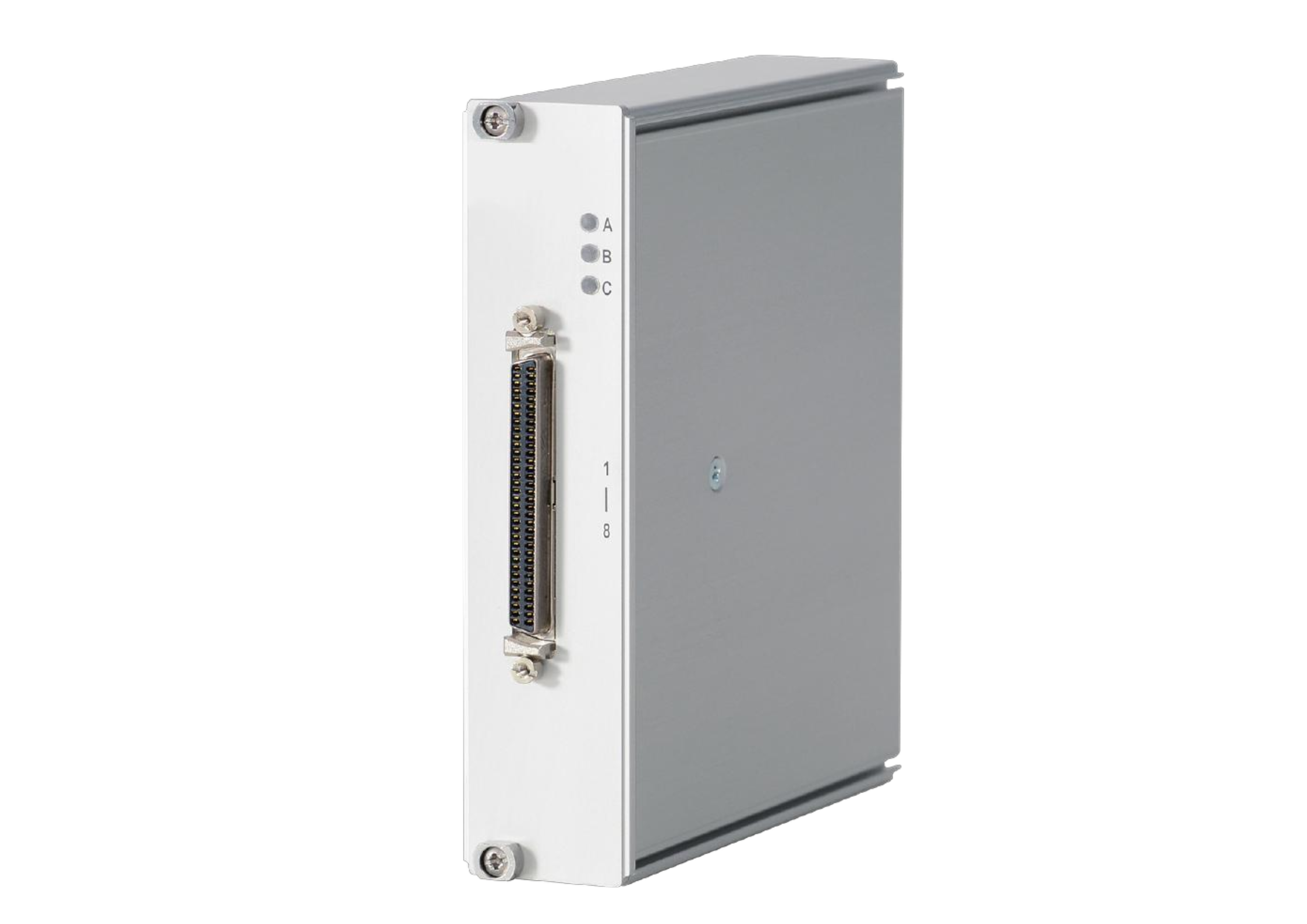

DAM‑B8｜8通道应变模块

用于接应变片（全桥、半桥、1/4 桥）。24 位 AD，20 kHz/通道，每个通道独立配量程（2.5 或 10 mV/V）。主动补偿导线电阻，内置分流校准，通道间 500 V 隔离。精度 0.02% 典型值。

DAM-B8 8通道应变模块

DAM‑B16Q｜16通道应变模块

专为 1/4 桥应变片打造。16 通道，10 kHz 采样率，带 OCS 在线补偿系统——引线电阻变多少，它实时修正多少。内置分流电阻，随时验证测量链路。通道多、漂移小、省地方，长期监测的王者。

DAM‑B16Q 16通道应变模块

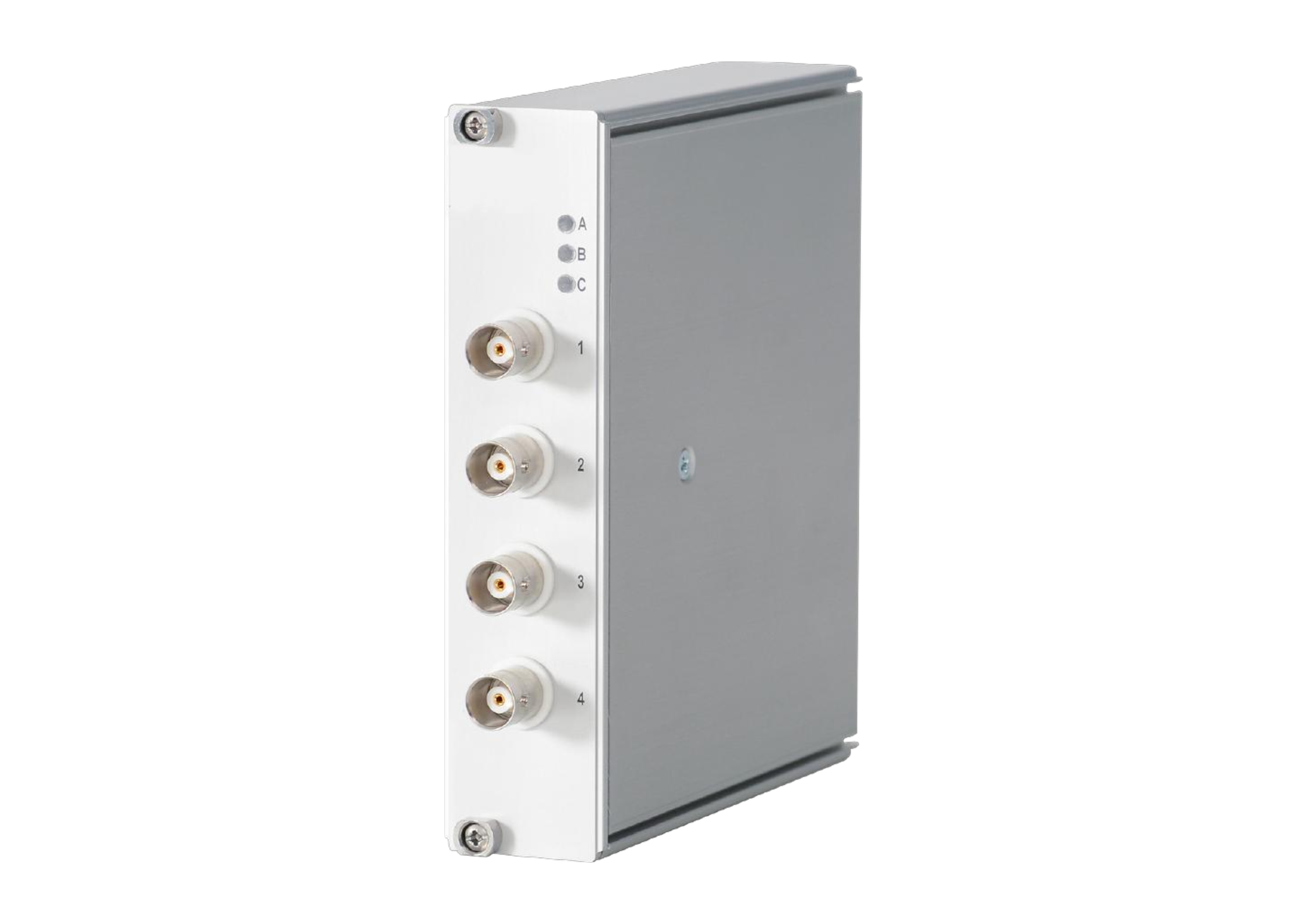

DAM‑I4｜4通道 IEPE/电压模块

用于接 IEPE 加速度计（振动、冲击、声发射），也可接纯电压信号。提供 4 mA 恒流激励和 22 V 偏置电压。电压量程±100 mV、±1 V、±10 V 可选。24 位 AD，100 kHz/通道采样，动态范围 109 dB，信噪比 >90 dB@1 kHz。

DAM‑I4 4通道 IEPE/电压模块

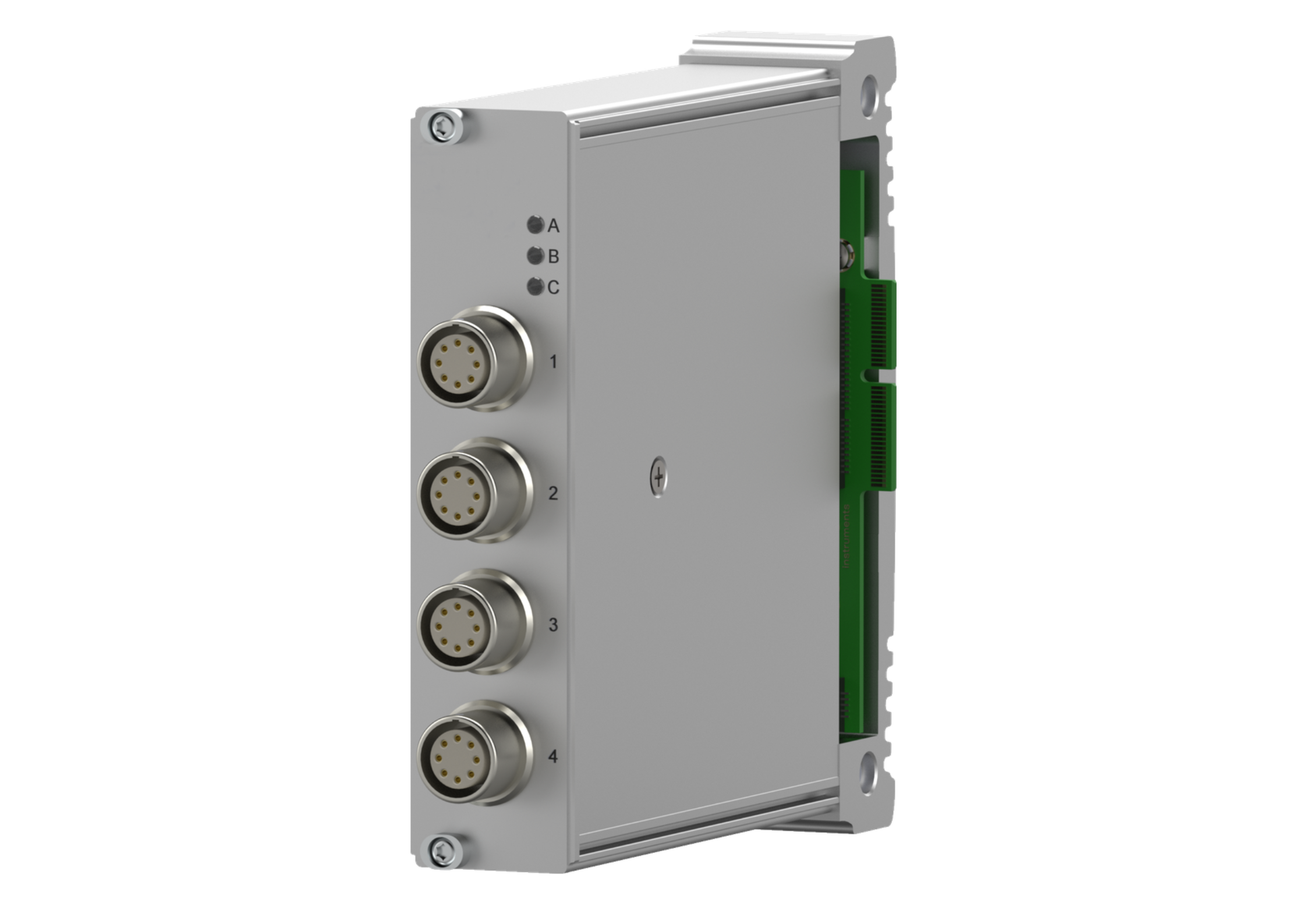

DAM‑X4｜4通道多功能模块

这是全系统最“不讲武德”的一块。一块板卡可接入：

电压、电流

电阻（两/三/四线）、电位器

RTD（Pt100/Pt1000）

热电偶（B/E/J/K/N/R/S/T/U 全系列）

应变片（全桥/半桥/1/4 桥）

采样率 20 kHz/通道（热电偶 10 Hz），精度、隔离、稳定性全部在线。一块顶五六台专用仪器，现场带它就够了。

DAM‑X4 4通道多功能模块

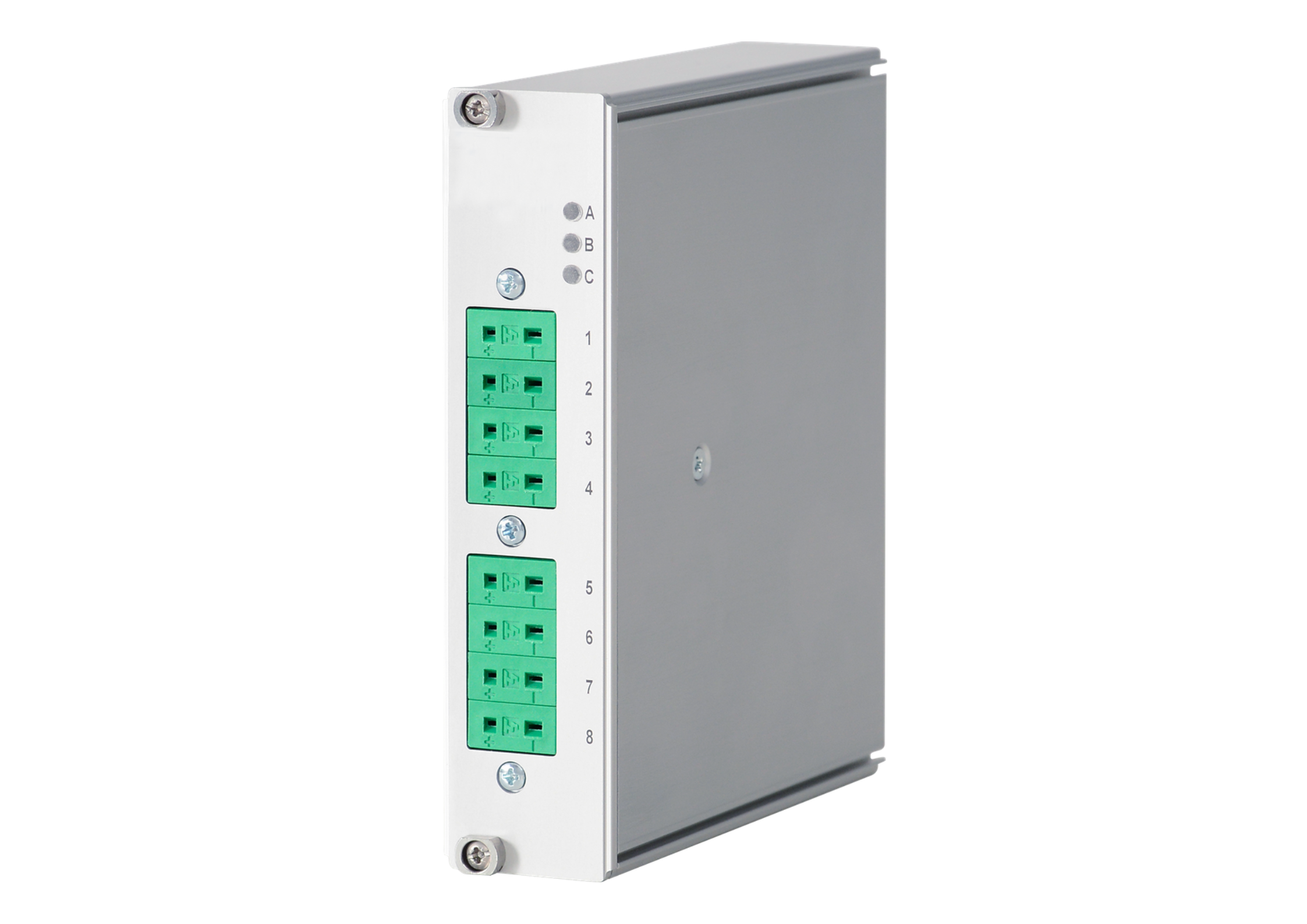

DAM‑T8K｜8通道热电偶/电压模块

专为 K 型热电偶优化，也可接 ±80 mV 电压信号。24 位 AD，100 Hz/通道（快速模式），内置冷端补偿，直接插微型 TC 插头。自带 50/60 Hz 工频抑制，实验室或工厂都不怕干扰。做温度分布、热管理、长时间温测，稳得一批。

DAM‑T8K 8通道热电偶/电压模块

四、最后说句实在话

Gensors DAM 便携式数据采集系统不是那种“参数好看、实际难用”的设备。它是真正为测试工程师设计的——

功能强大，但上手不复杂；

通道灵活，但数据不乱；

能干活，也能干精细的活。

如果你正在为下一个测试项目选采集系统，不用纠结了。这台 Gensors DAM，够你用好几年。
