从原理、核心技术和操作实践解读压力扫描阀高精度测量的实现方式

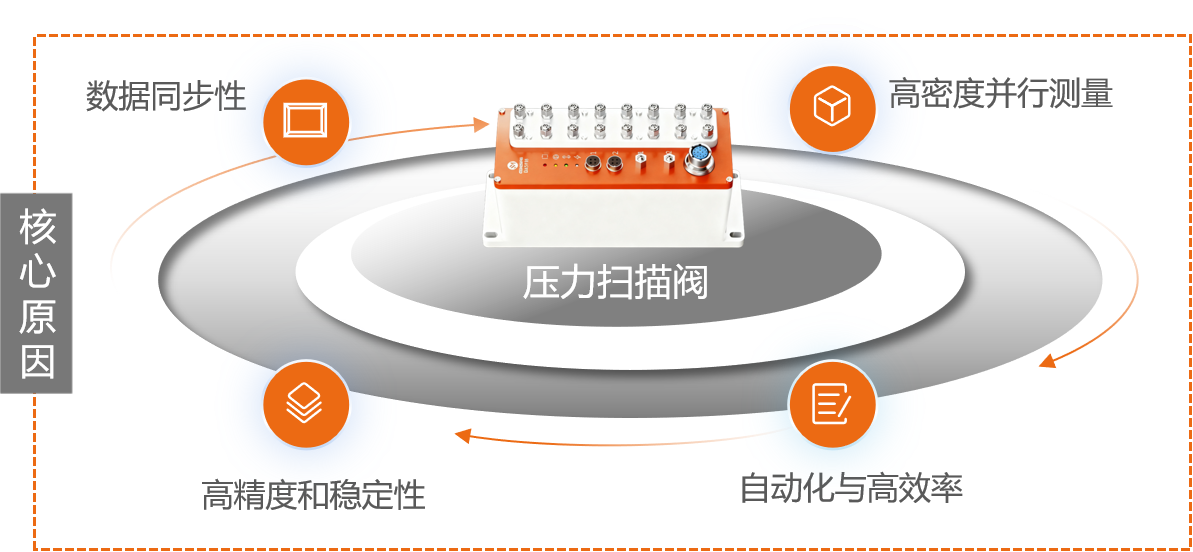

压力扫描阀，也称为电子扫描压力（ESP）系统，是现代空气动力学、流体力学试验和高精度过程控制中不可或缺的关键设备。它能够以极高的速度和精度，同步测量数十甚至数百个通道的压力。其高精度的实现并非依赖于某个单一技术，而是一个集精密机械、先进电子技术、智能软件算法和严格校准于一体的系统工程。下面，我们将从原理、核心技术和操作实践三个层面，详细解读其高精度测量的实现方式。

一、 压力扫描阀的工作原理与基本构成

要理解其高精度，首先要明白它和传统机械扫描阀的根本区别。传统扫描阀通过一个旋转阀芯，将多个测点依次切换到一个传感器上进行测量，存在不同步、迟滞大、易磨损等致命缺点。

而压力扫描阀的核心思想是：为每一个测点配备一个独立的、微型的专用压力传感器，并通过一个高速多路数据采集系统，几乎同时地对所有传感器进行采样和读数。

一个典型的高精度压力扫描阀系统包括：

压力传感器阵列： 这是系统的核心，通常由数十个硅压阻式或电容式微型传感器集成在一个模块内。

多路复用器与高速模数转换器： 负责快速、依次地将每个传感器的模拟信号转换为数字信号。

温度控制系统： 内置加热器和温度传感器，将整个传感器阵列维持在一个恒定的、高于环境温度的设定点（例如，±0.1°C或更高精度的恒温）。

压力参考模块： 提供高精度的参考压力（通常是真空或已知的静压），用于实时校准传感器。

高速微处理器与通信接口： 进行数据计算、温度补偿、实时校准并向上位机传输数据。

专业软件： 用于系统控制、数据采集、后期处理和可视化。

二、 实现高精度测量的核心技术解析

1. 传感器本身的性能与微型化

高精度压力扫描阀通常采用硅压阻式传感器，因为它具有优异的性能：

高灵敏度： 硅的压阻效应显著，能产生较大的信号输出。

高固有频率： 微型传感器的固有频率可达数十kHz，动态响应极好，能捕捉快速的压力波动。

低迟滞和蠕变： 单晶硅材料几乎无迟滞，保证了测量的重复性。

微型化： 可以在一个小模块内密集排列多个传感器，确保所有测点感受到的物理环境（如温度）高度一致。

具体数据示例：

一个典型的微型硅压阻传感器，其满量程（FS）可能为 ±1 psi、±5 psi 或 ±15 psi（约 ±6.9 kPa, ±34.5 kPa, ±103.4 kPa）。

其本身的非线性、迟滞和重复性误差，在出厂时经过激光修调后，可以控制在 ±0.05% FS 到 ±0.1% FS 的极高水平。这是高精度的基础。

2. 精密的温度控制与补偿

温度是影响压力传感器精度的首要敌人。 温度变化会导致传感器零点漂移和灵敏度漂移。

压力扫描阀采用“主动恒温”策略来克服这一问题：

恒温控制： 将整个传感器模块密封在一个绝热外壳中，并加热到一个稳定的温度，通常设定在 45°C、50°C或更高，远高于常规环境温度。这样，外部环境温度的波动（如15°C到35°C）对传感器核心的影响就被降到了最低。

控制精度： 高精度系统的温控稳定性可以达到 ±0.1°C 甚至 ±0.05°C 以内。

软件补偿： 即使恒温，微小的温度变化仍会引起漂移。系统会在出厂前进行全面的温度特性测试（例如从0°C到50°C），建立每个传感器在不同压力和温度下的精确数学模型。在实际测量时，系统实时监测模块内部温度，并利用这个模型对每一个读数进行补偿。

精度提升效果： 如果没有温控，温度漂移可能带来 1-2% FS 的误差；而经过精密温控和补偿后，此项误差可被降低到 ±0.01% FS 的量级。

3. 实时在线校准技术

这是压力扫描阀实现长期稳定和高精度测量的“杀手锏”。系统内置一个或多个高精度的参考压力源（如一个绝压传感器或一个真空腔）。

校准过程通常是自动和周期性的：

校准阀组： 系统内部有一套精密的电磁阀，可以按指令将全部或部分测量通道切换到一个共同的参考压力端口。

校准过程：

零点校准： 将所有传感器的被测端连接到已知的“零位”参考压力（例如大气压或真空）。

满量程校准（可选）： 在某些型号中，还可以连接到另一个已知的精确压力源（如一个压力控制器产生的满量程压力）。

实时修正： 通过周期性的零点校准（例如每几分钟或每小时一次），系统可以实时修正传感器的零点漂移。它获取当前零点读数与原始校准零点的差值，然后将这个“偏移量”从所有后续的测量数据中实时减去。

精度提升效果： 实时在线校准可以有效消除传感器的长期漂移和温控系统无法完全补偿的残余漂移，将系统的长期稳定性（例如30天）从可能超过0.1% FS提升到 0.02% FS 的水平。

4. 先进的电子信号处理

高分辨率ADC： 使用24位甚至更高精度的模数转换器（ADC），确保微小的压力变化也能被精确分辨。

数字滤波： 在软件中实施数字滤波器，有效抑制电子噪声，提高信噪比，从而获得更稳定、更干净的读数。

同步采样技术： 虽然传感器是依次扫描，但通过精密的电路设计和高速采样，所有通道的采样时间间隔极短（微秒级），对于大多数流体试验而言，可以认为是“同步”测量，这对于计算压力系数、动压等参数至关重要。

5. 严格的出厂校准与溯源

每一个压力扫描阀在出厂前，都会在覆盖其整个工作温度和压力范围的条件下，与更高级别的压力标准（如活塞式压力计，其不确定度可达 0.005% 或更高）进行比对和校准。

全特性校准： 在每个设定的温度点，对每个通道施加多个压力点（如11点：0%, 10%, 20%, ..., 90%, 100% FS），记录输入和输出，生成独一无二的、包含温度补偿系数的校准矩阵。

溯源链： 这个过程确保了压力扫描阀的测量结果可以追溯到国家或国际标准，保证了数据的可靠性和权威性。

三、 实现高精度测量的实践要点

即使设备本身精度很高，不当的使用也会严重损害测量结果。

管路设计与安装：

管路要短而粗： 以减少压力传递的延迟和衰减。

避免泄漏： 任何微小的泄漏都会导致灾难性的误差。必须进行严格的泄漏检查。

模型测点布置合理： 测压孔的设计和加工要精确，避免对流场产生干扰。

定期返厂校准： 即使有在线校准，压力扫描阀也需要定期（通常为1年）返回制造商或认证的实验室进行重新校准，以维持其标称的精度指标。

环境与安装：

避免振动： 强烈的振动会影响传感器性能和读数。

保持清洁： 防止灰尘、油污或水分进入压力端口和传感器，否则会堵塞管路或损坏传感器。

总而言之，压力扫描阀的高精度是其高性能传感器、精密恒温控制、革命性的实时在线校准技术以及智能软件补偿四大支柱共同作用的结果，并结合了精心的系统设计和严谨的现场操作实践，最终将各种误差源压制到极限，从而实现了卓越的测量性能。
