核心特点

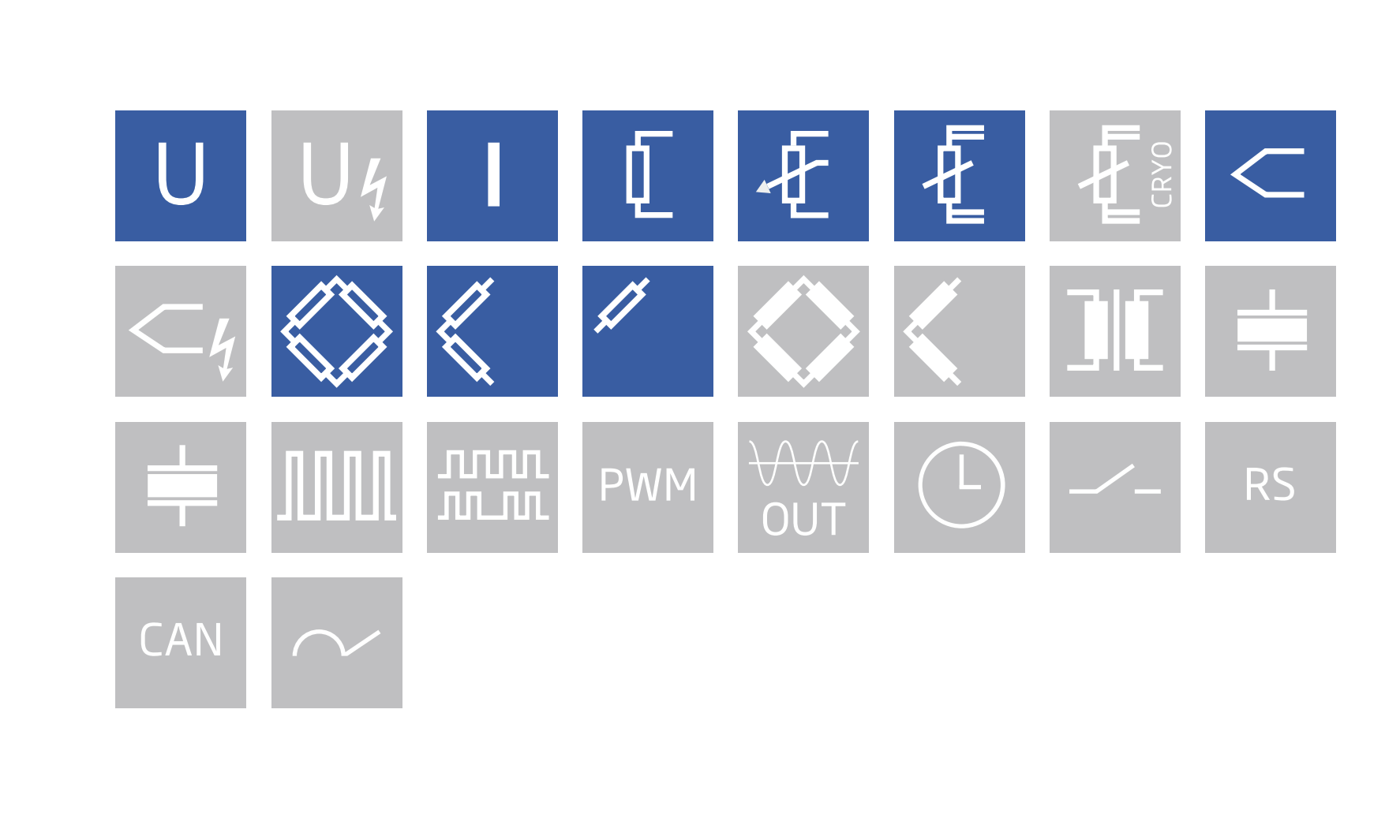

4个通用模拟输入通道:电压、电流、电阻、电位器、 RTD（Pt100/Pt1000）、热电偶、应变片
24位AD分辨率
20kHz/CH采样率
信号调节：16路模拟通道，线性化、滤波、平均、缩放、最小/最大值、均方根值、算术运算、报警
电气隔离：通道到通道再到电源和接口
电磁兼容性（EMC）符合IEC 61000-4 和 EN 55011 标准
技术参数
| 模拟量输入 | ||||
| 通道 | 4 | |||
| 隔离电压 | 500VDC通道到通道，通道到电源，通道到总线 | |||
| 连接类型 | LEMO 2B | |||
| 电压测量模式 | ||||
| 范围 | ±10V | ±1V | ±100mV | |
| 最大误差值 | ±2mV | ±200μV | ±20μV | |
| 分辨率 | 1.2μV | 120nV | 12nV | |
| 输入阻抗 | ＞100MΩ | |||
| 温度影响偏移漂移 | ＜500μV/10K | ＜50μV/10K | ＜5μV/10K | |
| 温度影响增益漂移 | ＜0.01%/10K | ＜0.01%/10K | ＜0.01%/10K | |
| 信噪比 | ＞90 dB（1 kHz） ＞120 dB（1 Hz） | |||
| 长期稳定性 | ＜200μV/24h | < 20 μV / 24 h | ＜2μV/10K | |
| ＜2000μV/8000h | ＜200μV/8000h | ＜20μV/8000h | ||
| 过压保护 | ±20V（5秒内±30V） | |||
| 电流测量模式 | ||||
| 范围 | ±25mA | |||
| 最大误差值 | ±5μA | |||
| 分辨率 | 3.0nA | |||
| 内部分流电阻 | 50Ω | |||
| 温度影响偏移漂移 | ＜1μA/10K | |||
| 温度影响增益漂移 | ＜0.03%/10K | |||
| 长期稳定性 | ＜0.5μA/24h ＜5μA/8000h | |||
| 电位计测量模式 | ||||
| 电阻范围 | 1kΩ~10kΩ | |||
| 长期稳定性 | ＜0.02%/24h | ＜0.2%/8000h | ||
| 温度漂移 | ＜0.0001/10K偏移漂移 | ＜0.03%/10K增益漂移 | ||
| 电阻/RTD测量模式 | ||||
| 范围与误差值 | 输入范围 | 误差范围 | 分辨率 | |
| 电阻，两线 | 100kΩ | ±100Ω | 12mΩ | |
| 电阻，两线/三线/四线 | 4kΩ | ±1Ω | 0.5mΩ | |
| 电阻，两线/三线/四线 | 400Ω | ±0.1Ω | 48μΩ | |
| PT100，两线/三线/四线 | -200~+850℃ | ±0.25℃ | 0.2m℃ | |
| PT1000，两线/三线/四线 | -200~+850℃ | ±1℃ | 0.2m℃ | |
| 激励 | 640μA（＜4kΩ）；15μA（＞4kΩ） | |||
| 长期稳定性 | ＜10mΩ/24h | ＜100mΩ/8000h | ||
| 温度漂移（400Ω） | ＜10mΩ/10K偏移漂移 | ＜0.03%/10K增益漂移 | ||
| 热电偶测量模式 | ||||
| 范围与精度 | 类型 | 范围 | 精度 | |
| B | 0~1820℃ | 100~400℃ | < ±5.0℃ | |
| 200~1820℃ | < ±2.5℃ | |||
| E | -270℃~1000℃ | -250℃~-100℃ | <±2.5℃ | |
| -100℃~1000℃ | <±1.0℃ | |||
| -200℃~1000℃ | -200℃~-100℃ | <±1.5℃ | ||
| -100℃~1000℃ | <±0.8℃ | |||
| J | -210℃ ~ 1200℃ | -210℃~-100℃ | <±1.5℃ | |
| -100℃~-1200℃ | <±0.8℃ | |||
| K | -270℃~1372℃ | -250℃~-100℃ | <±2.0℃ | |
| -100℃~1372℃ | <±1.0℃ | |||
| -200℃~1200℃ | -200℃~-100℃ | <±1.5℃ | ||
| -100℃~1200℃ | <±0.8℃ | |||
| L | -200℃~900℃ | -200℃~0℃ | <±1.5℃ | |
| 0℃~900℃ | <±0.8℃ | |||
| N | -270℃~1300℃ | -250℃~-100℃ | <±2.0℃ | |
| -100℃~1300℃ | <±1.0℃ | |||
| -200℃~1300℃ | -200℃~-100℃ | <±1.5℃ | ||
| -100℃~1300℃ | <±0.8℃ | |||
| R | -50℃~1768℃ | -50℃~100℃ | <±2.0℃ | |
| 400℃~1768℃ | <±1.5℃ | |||
| S | -50℃~1768℃ | -50℃~400℃ | <±2.0℃ | |
| 400℃~1768℃ | <±1.5℃ | |||
| T | -270℃~400℃ | -250℃~-100℃ | <±2.0℃ | |
| -100℃~400℃ | <±1.0℃ | |||
| -200℃~400℃ | -200℃~-100℃ | <±1.5℃ | ||
| -100℃~400℃ | <±0.8℃ | |||
| U | -200℃~600℃ | -200℃~-100℃ | <±2.0℃ | |
| -100℃~400℃ | <±0.8℃ | |||
| 不确定度CJC | ＜0.3℃ | |||
| 输入阻抗 | ＞10MΩ | |||
| 温度影响增益漂移 | ＜0.02%/10K | |||
| 长期稳定性 | ＜0.1℃/24h | |||
| ＜0.2℃/8000h | ||||
| 应变测量模式 | ||||
| 桥接配置 | 全桥（四线） | |||
| 半桥（三线，带补偿端子） | ||||
| 1/4桥 120Ω或350Ω（三线，带补偿端子） | ||||
| 精度等级 | 0.1 | |||
| 桥路阻抗 | ＞100Ω | |||
| 激励 | 2.5VDC | |||
| 输入范围 | ±2.5mV/V ±50mV/V ±500mV/V | |||
| 长期稳定性（2.5mV/V） | ＜0.12μV/V/24h ＜1.25μV/V/8000h | |||
| 温度漂移（2.5mV/V） | ＜0.2μV/V/10K偏移漂移 | ＜0.5%/10K增益漂移 | ||
| 模拟到数字转换 | ||||
| 分辨率 | 24位 | |||
| 采样率 | 20kHz每通道（热电偶10Hz） | |||
| 模数转换方式 | Sigma-Delta（Σ-Δ） | |||
| 抗混叠滤波器 | 2kHz，三阶 | |||
| 数字滤波器 | 无限脉冲响应、低通、高通、巴特沃斯或贝塞尔（二阶、四阶、六阶、八阶）， 频率范围0.1Hz~1kHz（通过软件调节） | |||
| 平均值 | 用户自定义或自动配置 | |||
| 传感器激励 | ||||
| 通道 | 4 | |||
| 电压 | 3.3电压最高可达24V(最大反向电压为3V) | |||
| 电流 | 20mA max.（短路保护） | |||
| 精度 | ＜3% | |||
| 负载调节 | <3%@3.3V~12V | ＜1%@12V~24V | ||
| 噪声 | 1.2mV（RMS） | |||
