便携式数据采集系统（重工机械应力分析）：挖掘臂上的应变数据怎么采？

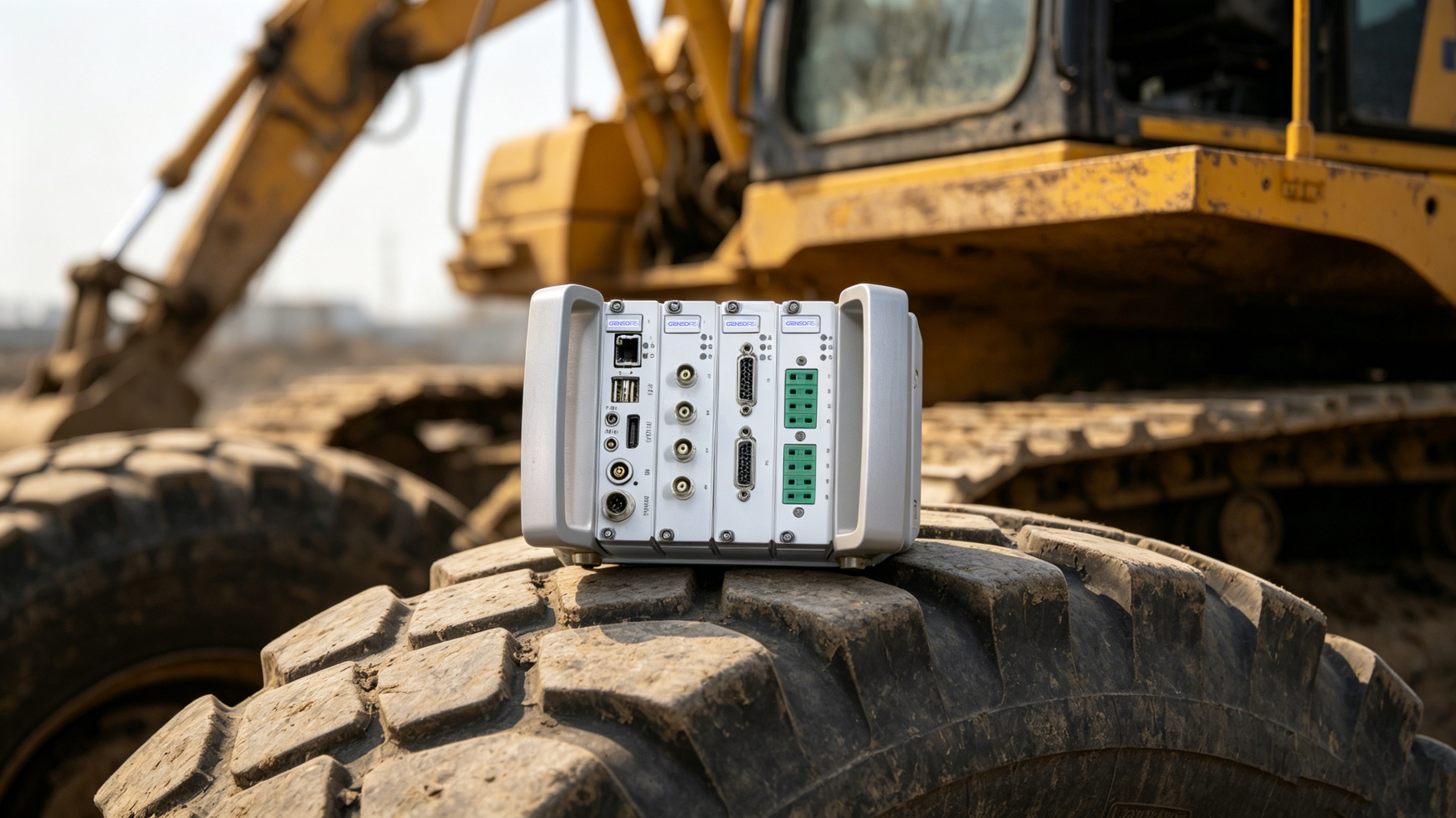

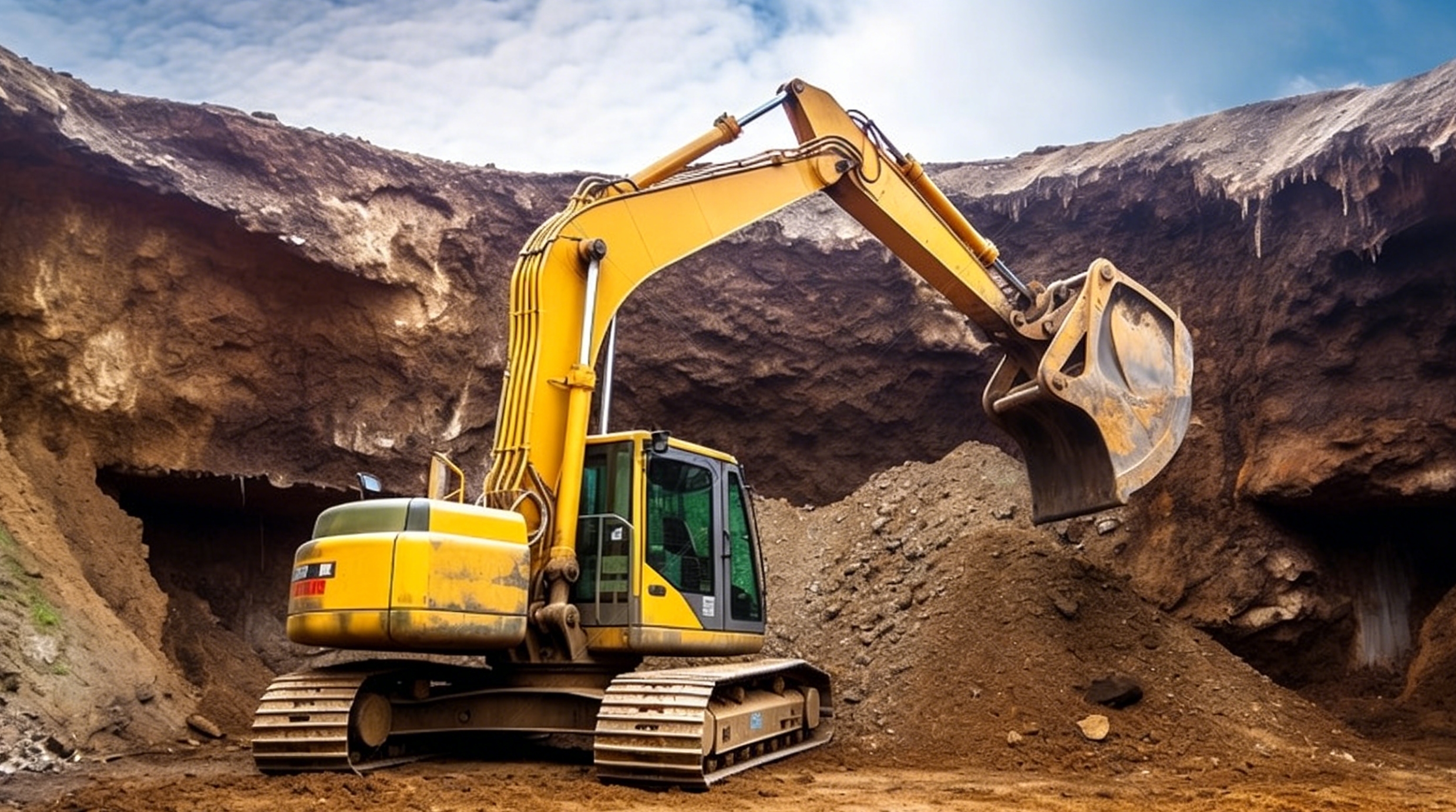

说起挖掘机的工况环境，称得上是“地表最严”之一。频繁的挖掘、回转、举升，让挖掘臂每时每刻都在承受巨大的交变载荷。

能不能高效、精准地采到挖掘臂上的应变数据，直接关系到结构疲劳分析、应力分析，乃至整机寿命预测的成败。

今天，咱们就结合Gensors DAM 便携式数据采集系统，好好盘一盘挖掘臂应变数据采集那些事儿。

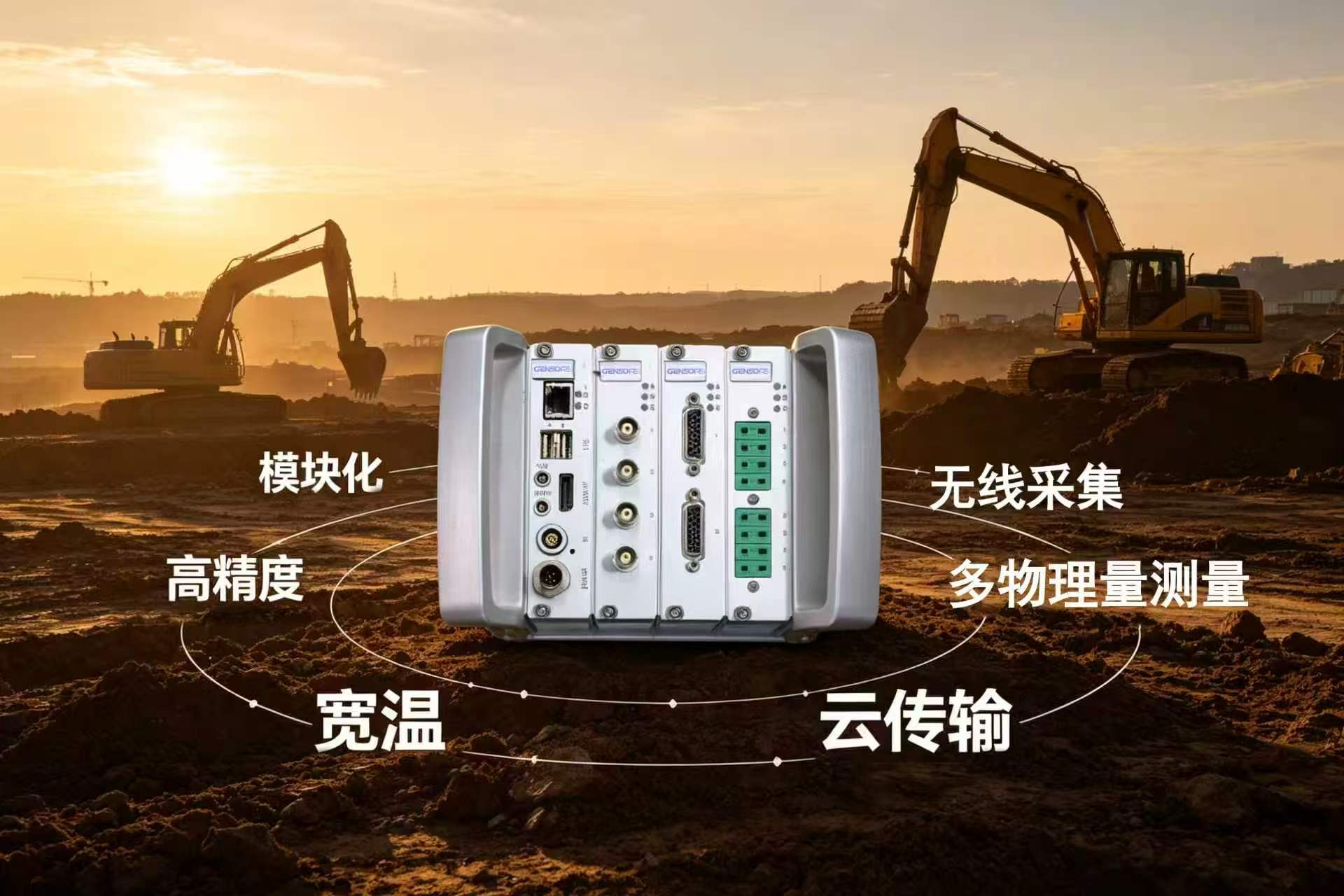

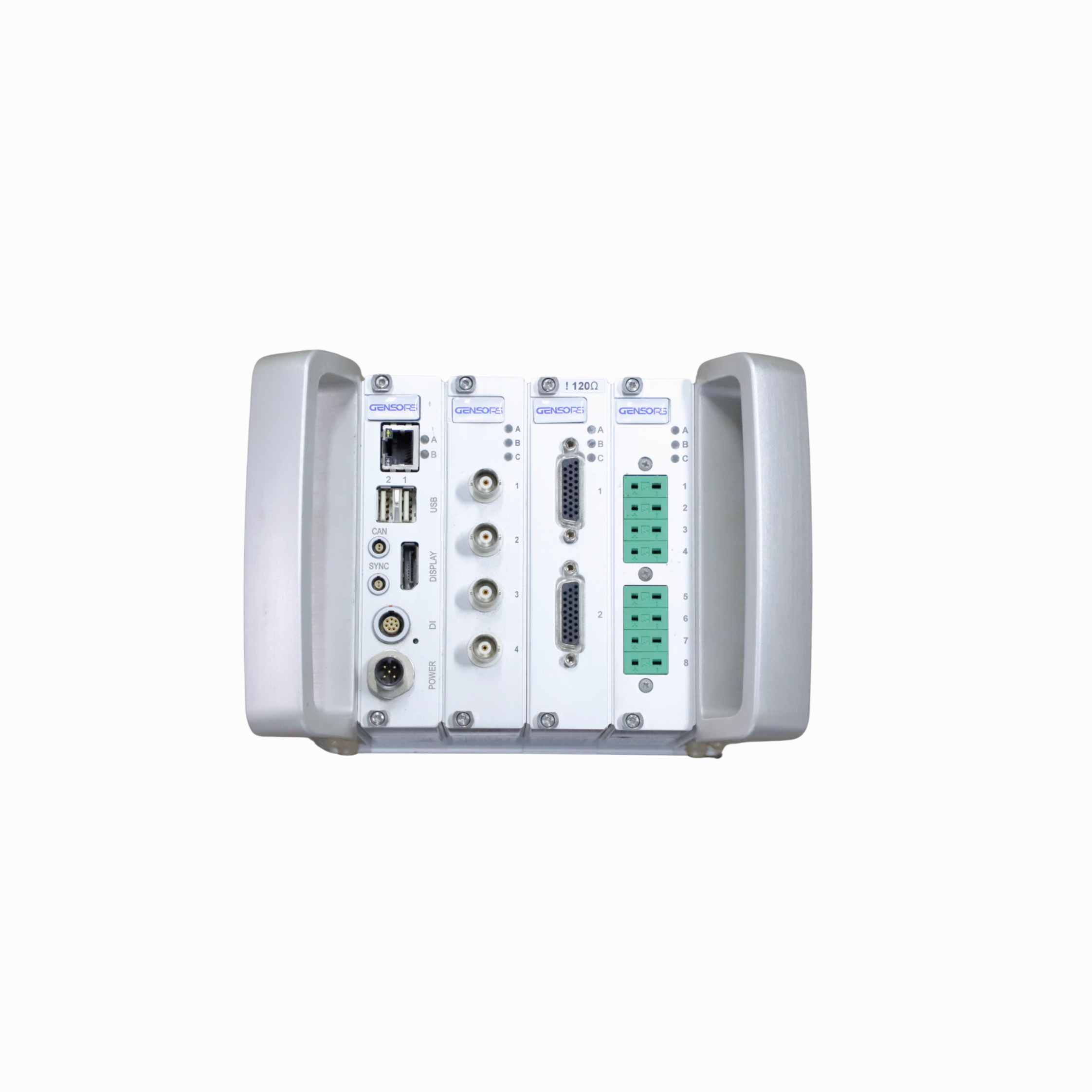

Gensors 便携式数据采集系统 DAM

一、挖掘臂应变采集，三大拦路虎

挖掘臂上的应变数据之所以难采，主要是下面三只“拦路虎”在作祟。

01 测点多且分布广

挖掘臂（动臂、斗杆、铲斗）长度可达数米。关键焊缝、销轴附近都需要布置测点。实际项目中，往往需要8~32个甚至更多通道，才能满足多测点同步采集的需求。

02 信号干扰强

工作装置动作时振动剧烈，电磁环境复杂，对信号传输和采集的稳定性要求极高。机械振动、电机干扰交织在一起，能把微弱的应变信号压到几乎看不见。

03 环境严苛

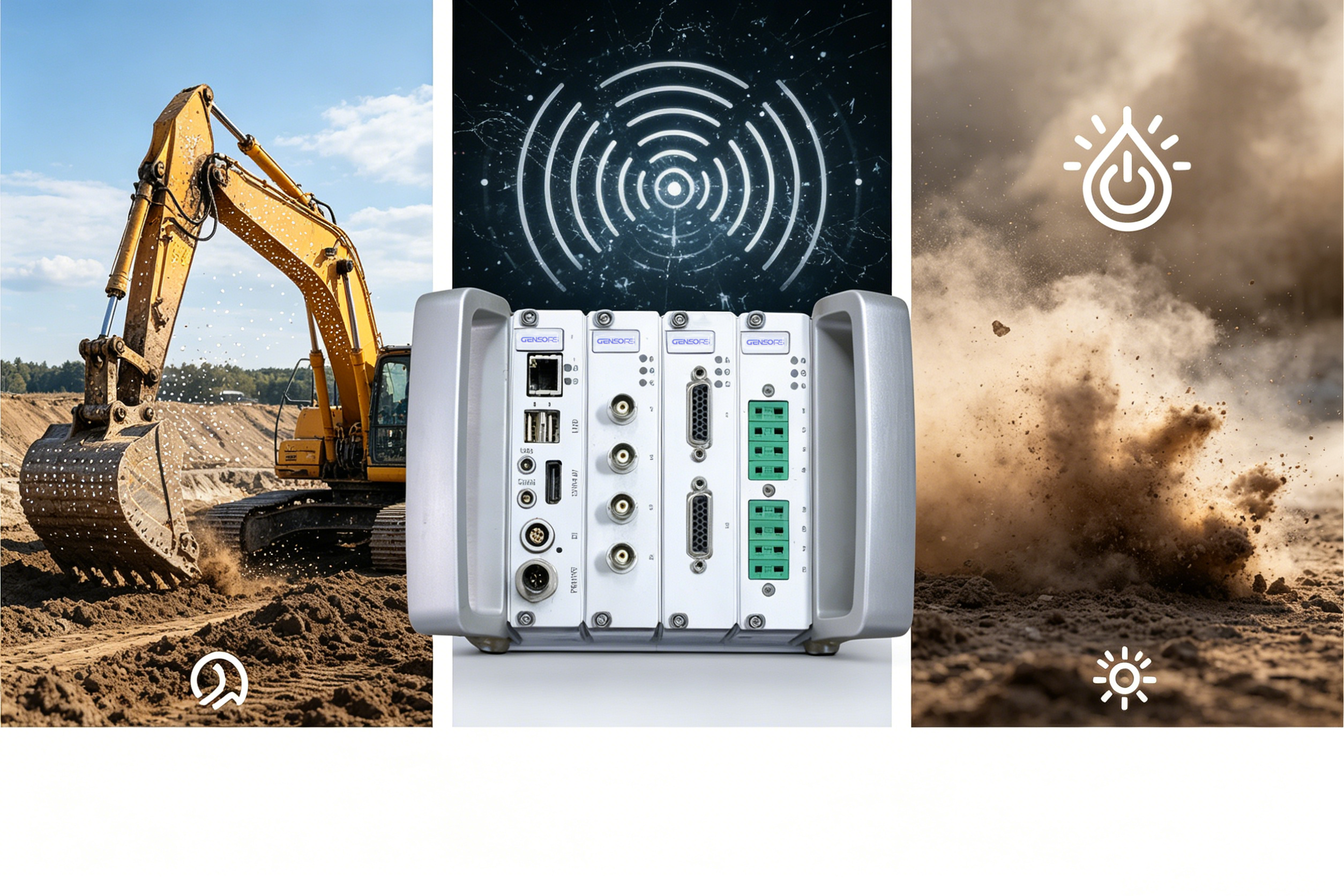

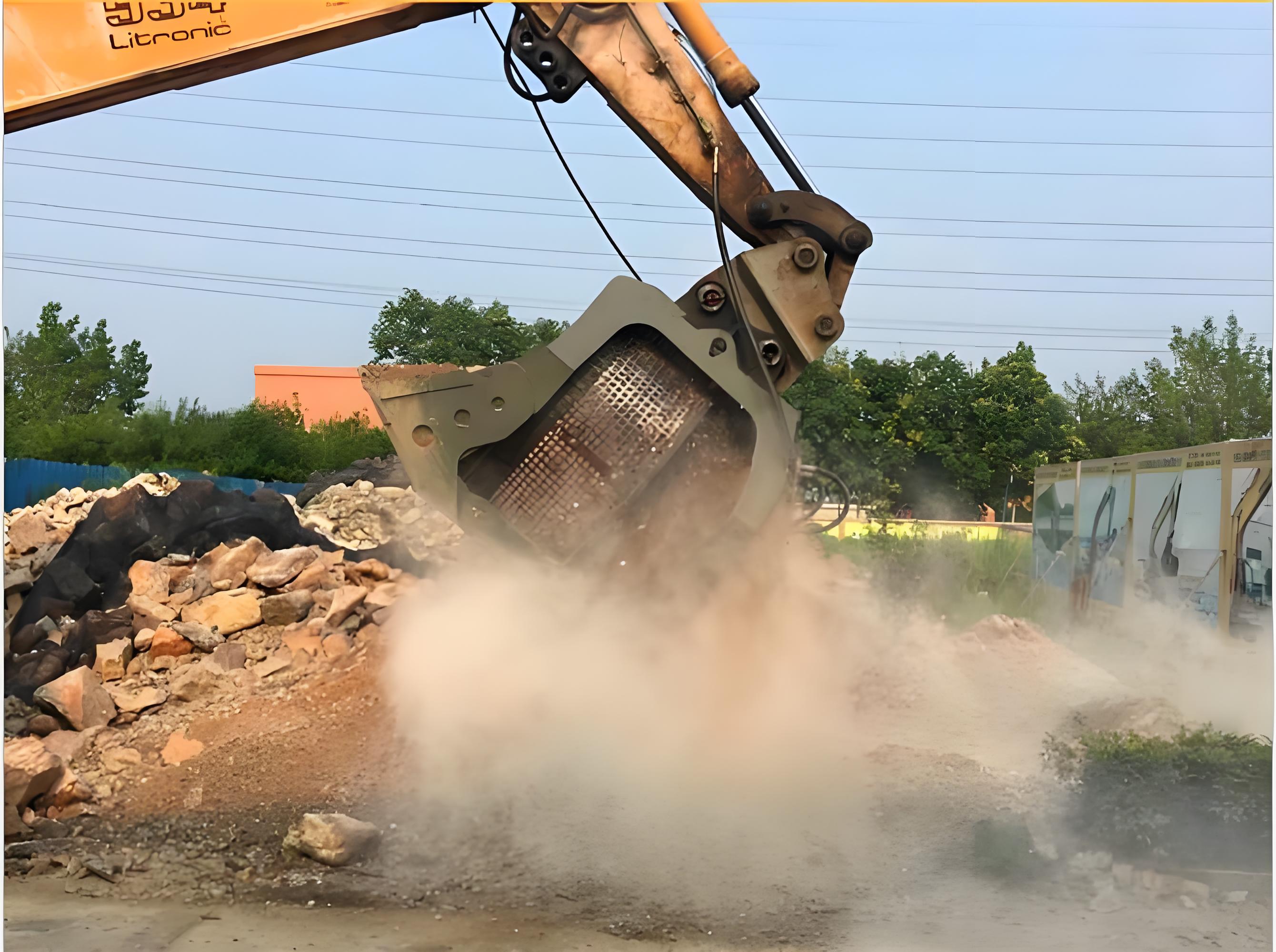

温度跨度大、漫天粉尘、湿度骤变。普通采集设备丢进去基本“活不过三天”

这三大难题，过去让无数工程师挠破头皮。要想啃下这块硬骨头，没有一套可靠的采集系统可不行。

二、 DAM便携式数据采集系统，凭什么是“破局者”？

结合Gensors DAM便携式数据采集系统的核心特性，它正好把上面那些“痛点”一个个按在地上摩擦。

01 模块化堆叠设计，通道灵活扩展

挖掘臂测试，测点从8个到32个甚至更多，跨度极大。

该系统采用堆叠式模块化设计，支持8通道/模块或16通道/模块的自由组合，多台并联可达数百通道并保持同步，轻松应对多测点同步采集需求。

02 全桥、半桥、1/4桥全兼容

挖掘臂结构件厚度较大，建议优先使用全桥或半桥提高灵敏度。该系统支持：

全桥

半桥

1/4桥（120Ω或350Ω三线制）

系统具备在线补偿信号（OCS）功能，可持续补偿引线电阻变化，有效抑制线缆受温度、弯折引起的漂移。还支持CAN/CAN FD或以太网接口，同步GPS时间，保证多模块数据对齐。

03 严苛环境适应性

工作温度 -40℃ ~ +85℃，完全覆盖挖掘机在极寒矿区或高温冶炼厂的使用场景。粉尘、湿度？不在话下。

04 独立采集 + 数据上云

最让工程师省心的设计来了：

独立采集：无需连接电脑，设备自身就能跑测试任务

超大存储：内置最高1TB存储空间，连续记录数小时动态应变数据

4G模块可选：数据直上云端，远程监控挖掘臂在实际作业中的应力变化——坐在办公室就能实时看到千里之外挖掘臂的“心跳”

三、四步搞定！挖掘臂应变采集指南

理论说了那么多，关键还得看怎么干。别急，四步实操流程，每一步都给你讲明白。

  01 选点与贴片

重点布置在动臂根部、斗杆铰接点、铲斗连杆、关键焊缝等危险截面。推荐120Ω三线制1/4桥或全桥方式，通过屏蔽线接入采集模块。

  02 系统连接与配置

支持CAN/CAN FD或以太网接口，同步GPS时间，保证多模块数据对齐。采样率推荐设为100kHz，以捕捉挖掘冲击时的高频瞬态载荷。

  03 数据采集

启动内置操作系统，先做平衡调零。挖掘机执行典型工况（挖掘、举升、回转、卸料），系统实时记录应变-时间历程。建议采集3~5个完整工作循环，覆盖不同挖掘介质。

  04 分析与输出

数据可通过USB接口外接U盘或内置存储卡导出，也可通过4G模块直传云端。利用FPGA内置函数运算，可实时计算应力、弯矩等衍生参数，现场即可看到关键结果。

四、总结

挖掘臂应变采集，早已告别“接线难、精度差、环境怕”。

Gensors DAM 便携式数据采集系统，让重工应力分析变得可靠、灵活、高效。

真实感受世界，从每一根挖掘臂的应变开始。
