压气机引气实验的核心装备：Gensors 压力扫描阀

在航空发动机研发领域，压气机被誉为发动机的“肺”。而级间引气，就像这个“肺”在呼吸过程中被分流出的一部分气流，用于冷却涡轮或飞机环境控制。这看似简单的操作，背后却隐藏着复杂的流场变化奥秘。

从压气机中间级引出的空气，虽然只占总流量的一小部分，却会显著改变压气机内部的气流分布和工作状态。那么，这种影响究竟有多大？又是如何产生的？

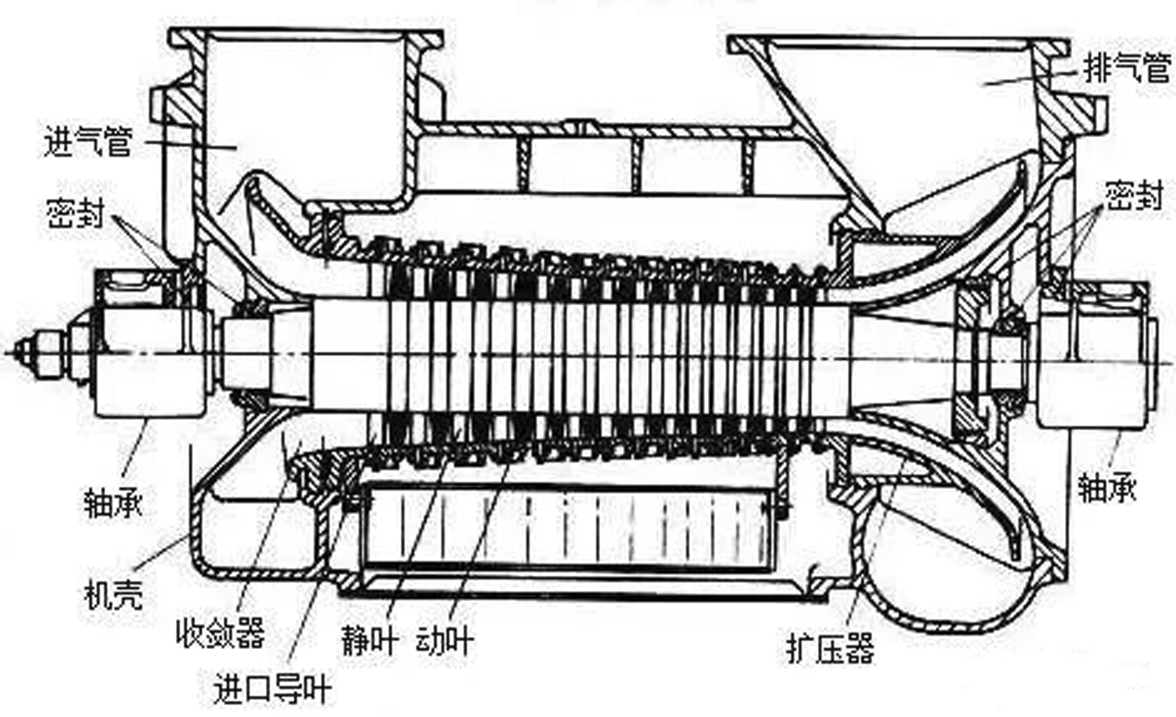

轴流压气机结构简图

北京某科研团队基于四级低速大尺寸压气机实验台，在第二级静子出口设置了周向槽引气结构，对不同引气量下的流场变化进行了深入探究。

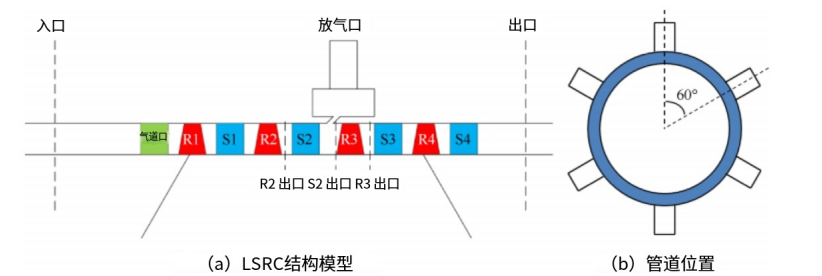

压气机泄流结构

核心设备

Gensors 压力扫描阀

部署与功能

压力扫描阀与五孔气动探针相连，通过位移机构自动扫描压气机各级间截面。

在转子出口沿叶高方向布置24个测点（近机匣和轮毂处加密）以获取轴向速度等参数的展向分布。

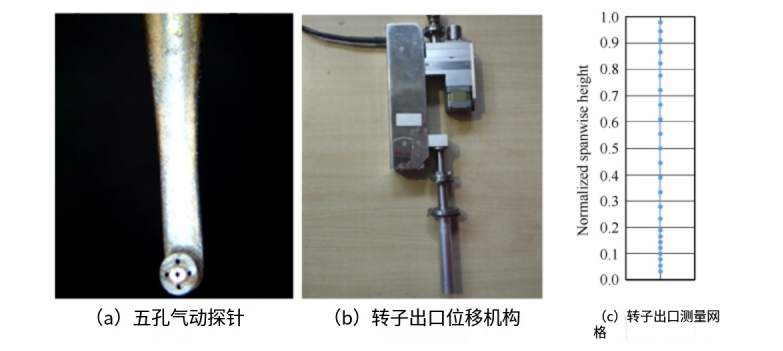

转子测量系统

在静子出口布置306个测点（18×17网格，覆盖1.1倍静子周期）以精细测量二次流、尾迹等结构。

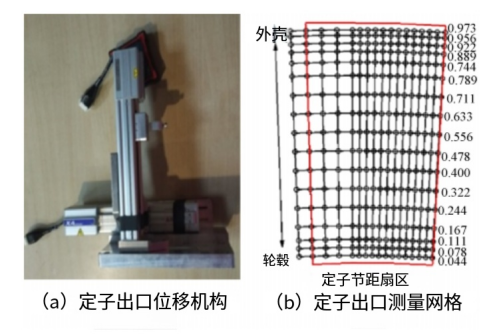

定子测量系统

核心优势

同步并行采集

能在一个时间切片内同时记录全域数十个测点的压力值。为后续分析非定常流动的频谱特性、涡结构传播规律以及各点间的相干性提供可靠数据。

超高测量精度

精度可达满量程的0.05%以上，确保了微小的压力脉动是真实的流动信号而非测量误差。能在复杂实验环境中持续输出高稳定性、低噪声的测量结果。

高效率与自动化

集成化、总线式的设计，将传统分散的传感器布线、逐个校准的繁冗流程，简化为“即插即用”的模块化系统。使得实验准备时间从数日缩短至数小时。

研究意义

解耦影响机理

首次通过保持上下游流量不变的对比实验，区分了“引气本身”与“流量变化”对压气机的复合影响，揭示了上游流场仅工作点移动而展向分布不变的规律。

发现增益效应

实验证明级间引气能吸除叶尖低能流体，增强下游流通能力，从而拓宽压气机的失速裕度，为引气结构的优化设计提供了新思路。

提供验证基准

借助压力扫描阀等高精度设备获取的详尽流场数据，为数值仿真方法的标定与验证提供了可靠的实验依据，提升了工程设计的准确性。

结语

随着压力扫描阀技术的持续发展，未来的航空发动机研发将实现更精准的流场监测，为设计更高效、更稳定的发动机奠定基础。而这些藏在数据里的秘密，正在被压力扫描阀这样的“火眼金睛”一一揭开。
