Gensors压力扫描阀：解锁超-超引射器性能极限的关键

    2025年，某高校在《空气动力学学报》发表了一项重要研究，通过对超‑超环形引射器的流动特性进行系统实验与数值仿真，揭示了这一高效紧凑引射设备的工作机理与性能边界。

    在这项精密气动实验中，一台测量精度高达±0.05%FS的压力扫描阀起到了关键作用。凭借其卓越的精度，研究人员得以准确捕捉引射器内部细微而复杂的压力动态变化。

技术突破

    超‑超引射器被视为下一代高性能压力恢复系统的关键技术。与传统亚‑超引射器不同，超‑超引射器允许二次流以超声速状态直接与一次流混合增压，无需额外的减速装置。

     这种设计大幅减少了总压损失，提高了引射效率。同时，系统结构长度可缩短约 30%，在多级串联系统中优势更为明显，成为化学激光器压力恢复系统和高空模拟试车台的理想选择。

    引射器内部流动涉及复杂的激波串、膨胀波和混合层相互作用，任何微小的压力变化都会影响整体性能。实验团队在设计等截面和变截面两种超‑超环形引射器时，面临一个共同挑战：如何在毫秒级流动时间内，精准捕捉壁面压力分布和皮托压力变化。

核心工具

    为保证测量的一致性与高精度，研究团队选用压力扫描阀作为核心设备，其±0.05%的测量精度可全面覆盖从低压混合室到高压喷管出口的宽压域监测需求。

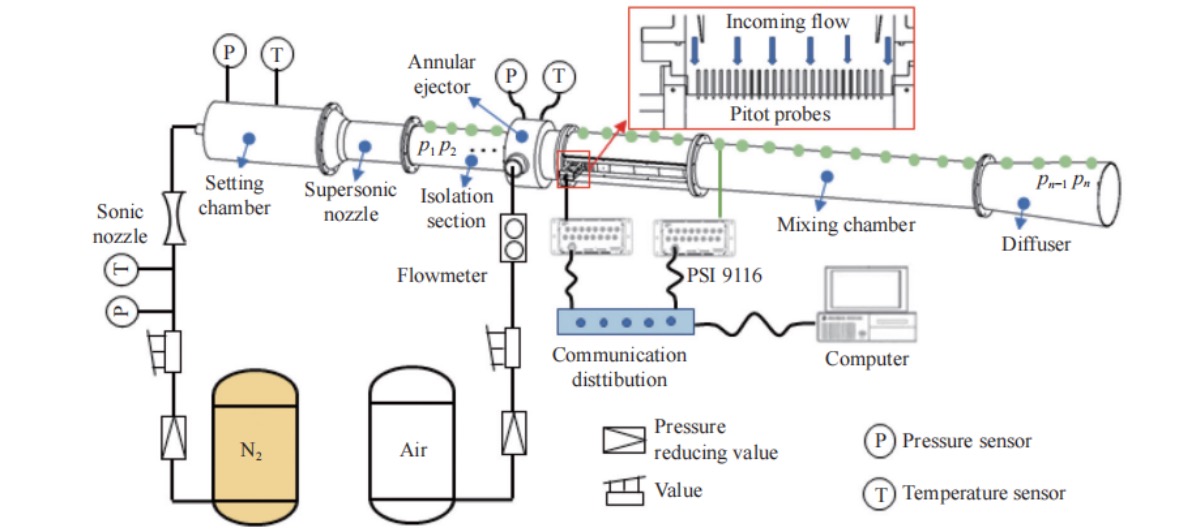

    实验中，该设备执行关键监测任务：实时采集混合室与扩压器壁面压力分布，并结合皮托管测量获取径向压力变化。所得数据直接揭示了激波串位置、流动掺混进程及流动状态转变等关键流动特征，为深入分析引射器内部复杂气动过程提供了可靠依据。

Gensors DAS-P16压力扫描阀

试验发现

    研究团队通过对比等截面和变截面环形引射器的启动特性，发现了一个有趣的现象：变截面引射器的最小启动压力和流量仅为等截面引射器的约 73%，与混合室收缩比 0.7 基本一致。

    这表明混合室收缩比对启动特性有直接影响。而在负载条件下，超‑超引射器的性能表现更加复杂。

   实验数据显示，当二次流总压与一次流静压比过高时，二次流会以亚声速状态进入混合室，导致引射器进入亚‑超工作状态。通过压力扫描阀测量的壁面压力分布清晰揭示了这一转变过程。

    在负载不启动工况下，隔离段入口压力为 18.4 kPa，沿流向逐渐升高，二次流喷管出口平均马赫数仅约 1.02，表明其处于严重过膨胀状态。

理论创新

    基于压力扫描阀获取的精确数据，研究团队观察到一个关键现象：激波串之前的一、二次流呈现明显分层状态，未能完全混合。

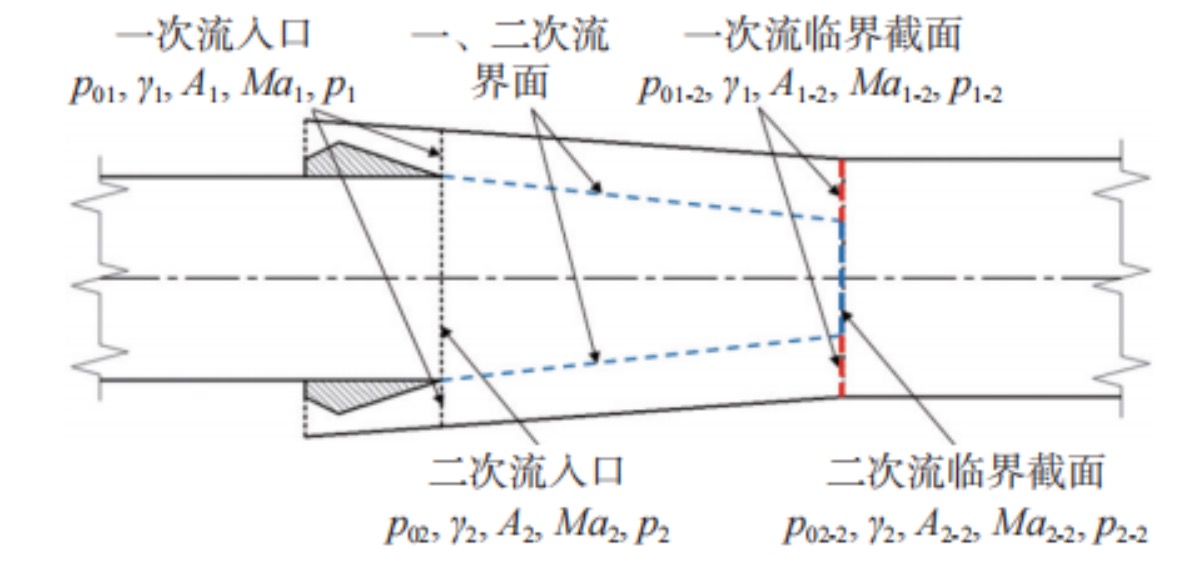

    这一发现颠覆了传统一维理论中“混合室出口气流完全混合均匀”的假设。团队据此提出了全新的临界收缩比计算方法，假设一、二次流完全不混合，仅通过激波压缩实现减速增压。

    新方法的计算结果与数值仿真对比显示，理论值比实际所需收缩比平均偏小约 15%，最大偏差不超过 18.7%。这表明该方法具有合理性和实用价值，特别适用于大静压比工况下的设计预测。

结语

    “超‑超引射器的性能并不完全依赖于混合。” 研究团队在结论中指出这一反直觉发现。这意味着设计重点应从促进混合转向优化激波结构和减少总压损失。

    随着压力测量技术的不断进步，特别是高精度压力扫描阀的广泛应用，研究人员将能够更精确地捕捉流场细节，推动理论模型的进一步完善。同时推动超‑超引射器向更高效率、更紧凑化的方向发展，为航空航天、能源化工等领域的压力恢复系统带来革新。
