大飞机机翼的“柔性智慧”：高速风洞中的静气动弹性试验解密

现代民用飞机为追求更高气动效率和燃油经济性，普遍采用大展弦比、超临界翼型的后掠机翼。复合材料的大量应用在减轻结构重量的同时，也使得机翼柔性显著增加。这种“柔性”带来的静气动弹性效应——气动力与结构弹性变形的相互耦合——对机翼载荷分布、舵面效率乃至飞行安全产生不可忽视的影响。

研究表明，静气动弹性效应可使机翼升力系数降低超过10%，但同时也可能带来减载效应。如何量化这种影响？风洞试验是最直接有效的手段。

风洞试验模型安装图

设计方案

本次研究采用半模型风洞试验方案，设计了两套外形完全一致、但刚度特性迥异的机翼模型：

刚性模型 ：模拟型架外形，作为基准参照

弹性模型 ：除满足几何相似外，还需满足刚度相似，主梁采用30CrMnSiA材料，蒙皮为高强度玻璃纤维织物

通过地面刚度试验验证，弹性模型的刚度系数矩阵与设计值最大偏差仅5%，满足试验精度要求。

测量方法

刚性模型试验

Gensors 压力扫描阀

采用 3 台压力扫描阀对模型上 162 个测压点上的压力进行测量，扫描阀放置于机身整流罩内部，测量结果通过压力扫描系统进行采集并传输到服务器进行计算处理，从而完成模型静态压力的测量。对结果进行后处理，可得到刚性模型9 个测压剖面各个点处的压力系数分布数据。

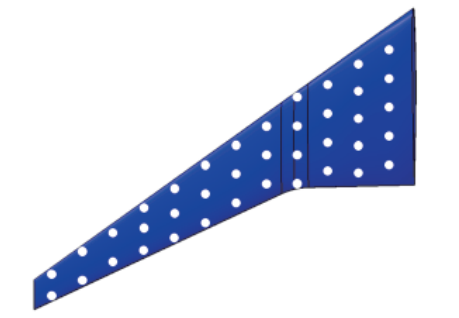

弹性模型表面标记点

弹性模型试验

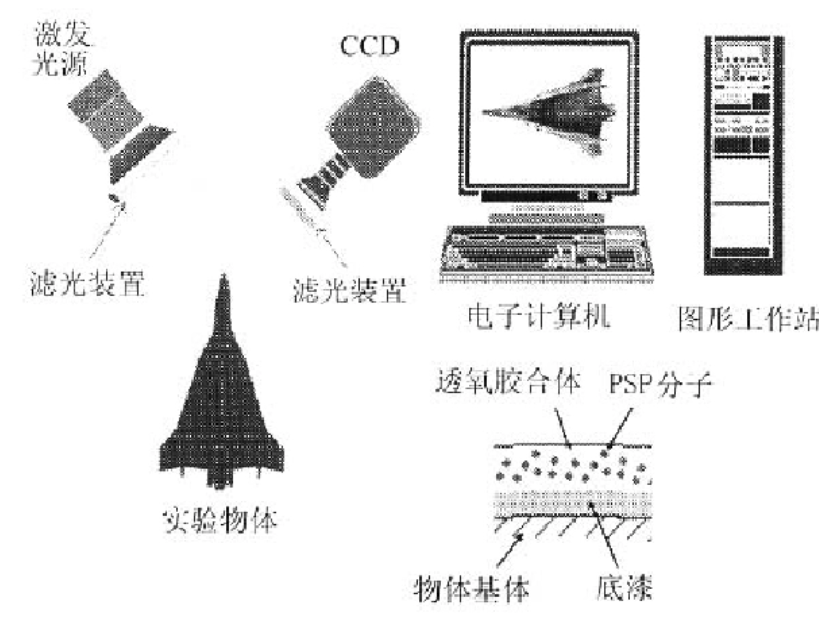

PSP技术

弹性机翼表面喷涂PSP涂料，通过光学窗口实时采集荧光图像，经标定获得全域压力分布，实现了连续压力场测量，能够捕捉变形后激波位置、吸力峰等细节变化。结合VMD同步测量的三维形变数据，可精准分析压力分布与弹性变形的耦合关系。

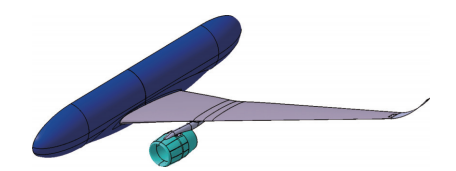

风洞试验模型外形图

关键发现

试验数据揭示了几个重要规律：

1、气动特性显著改变

在Ma=0.6、α=8°工况下，弹性模型的升力系数较刚性模型降低12.8%，阻力系数降低36.5%。这表明静气动弹性效应主要影响诱导阻力，而对零升阻力基本无影响。

2、跨声速区的“缓冲效应”

进入跨声速区后（Ma≥0.8），刚性模型阻力系数急剧上升，而弹性模型阻力系数仍缓慢增加——静气动弹性效应有效抑制了跨声速阻力发散。

3、载荷分布重构

翼根弯矩弹刚比小于剪力弹刚比，表明静气弹效应可在剪力基本不变时降低弯矩，利于减重。VMD显示翼尖变形超200mm并产生负扭转，减小当地迎角，导致载荷重分布。

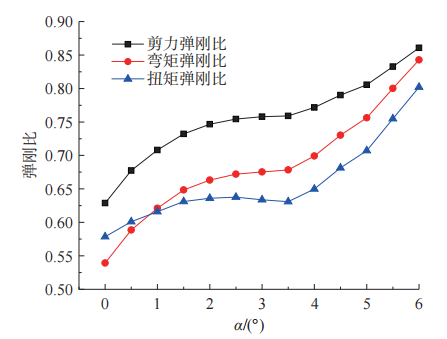

翼根载荷弹刚比随迎角变化

研究意义

揭示“减载效应”，助力结构减重

实验首次定量证实：对于大展弦比柔性机翼，静气动弹性效应能在翼根剪力基本不变的情况下，显著降低翼根弯矩（弹刚比小于剪力弹刚比）。

这意味着设计师可以利用机翼的弹性变形来缓解根部受力，在保证结构安全的前提下，为机翼减重和材料优化提供了新的设计思路。

阐明载荷重分布的内在原因

实验直观揭示了机翼变形（翼尖变形超200mm、产生负扭转）与压力分布变化的耦合关系。明确了“弹性变形→减小当地有效迎角→载荷向外翼转移→翼根弯矩降低”这一物理机制，深化了对静气弹效应的理论认识。

建立“刚柔对比”的试验范式

提该研究通过刚性模型（离散点测压）与弹性模型（PSP全域测量）的对比，结合天平测力与VMD形变测量，形成了一套多技术融合的高速静气弹载荷风洞试验方法。

为后续大柔性机翼的舵面效率研究、跨声速气动弹性优化提供了可靠的试验支撑。升了工程设计的准确性。

本次研究不仅验证了静气动弹性效应对大柔性机翼载荷的重要影响，更展示了多技术融合的试验方法：天平系统测总体载荷、压力扫描阀测刚性模型压力分布、PSP测弹性模型压力场、VMD测三维变形，多源数据相互印证，构建完整的物理图像。

后续研究方向值得期待：静气动弹性效应对舵面效率的影响规律、影响静气弹效应的关键设计参数优化等，将为大展弦比柔性机翼的设计提供更深入的理论支撑。
