压力扫描阀是航空发动机试验数据采集系统的“无名英雄” 和“主力军”。它通过巧妙的多路复用技术，以极高的性价比和可靠性，实现了对发动机成百上千个压力测点的高精度、高密度、准同步的测量。其获得的数据是评估发动机性能、稳定性、可靠性和验证设计的直接依据，是航空发动机研发过程中不可或缺的核心测试工具。

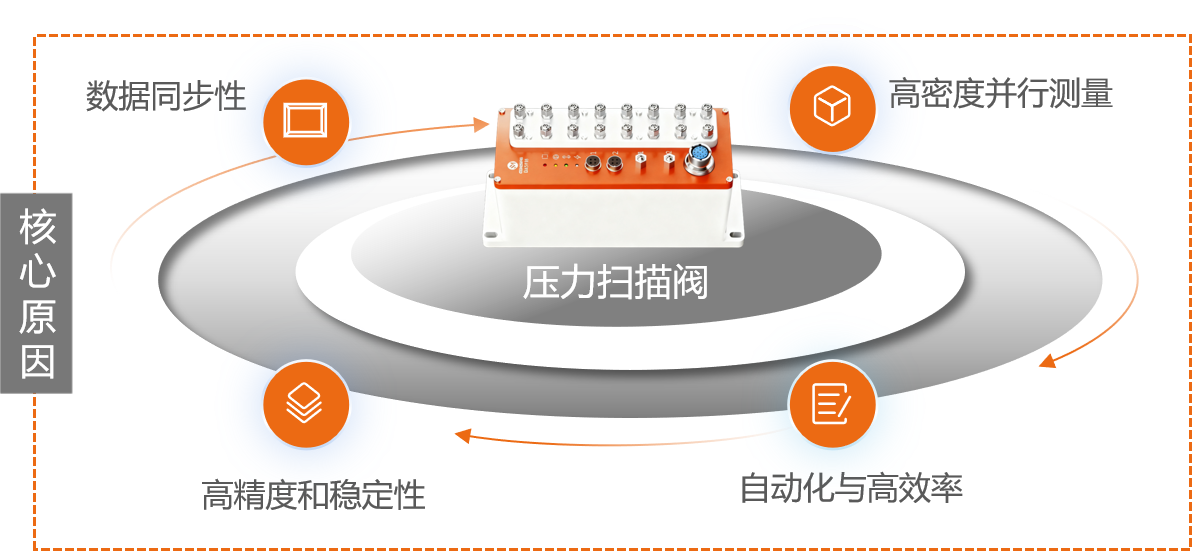

概述：为什么需要压力扫描阀？

航空发动机是一个极其复杂的气动-热力-机械系统，其内部流动涉及进气道、压气机、燃烧室、涡轮、尾喷管等多个部件。要全面了解其性能、效率和可靠性，必须在数百个甚至上千个测点上同时监测压力变化。

如果使用传统的单通道压力传感器，将面临：

成本极高：每个传感器都需要独立的信号调理和数据采集通道。

空间限制：发动机试验台空间有限，无法安装大量独立传感器。

数据同步难题：确保上千个独立传感器在微秒级别上完全同步采集数据非常困难。

压力扫描阀完美地解决了这些问题。它本质上是一个多通道（如32、48或64通道）的压力切换模块，通过一个高速切换的电磁阀，按顺序将各个测点压力引导到一个共用的、高精度的基准传感器上进行测量。这样就实现了用“一个高质量传感器”来测量“数十个点”，保证了数据的高精度和高同步性。

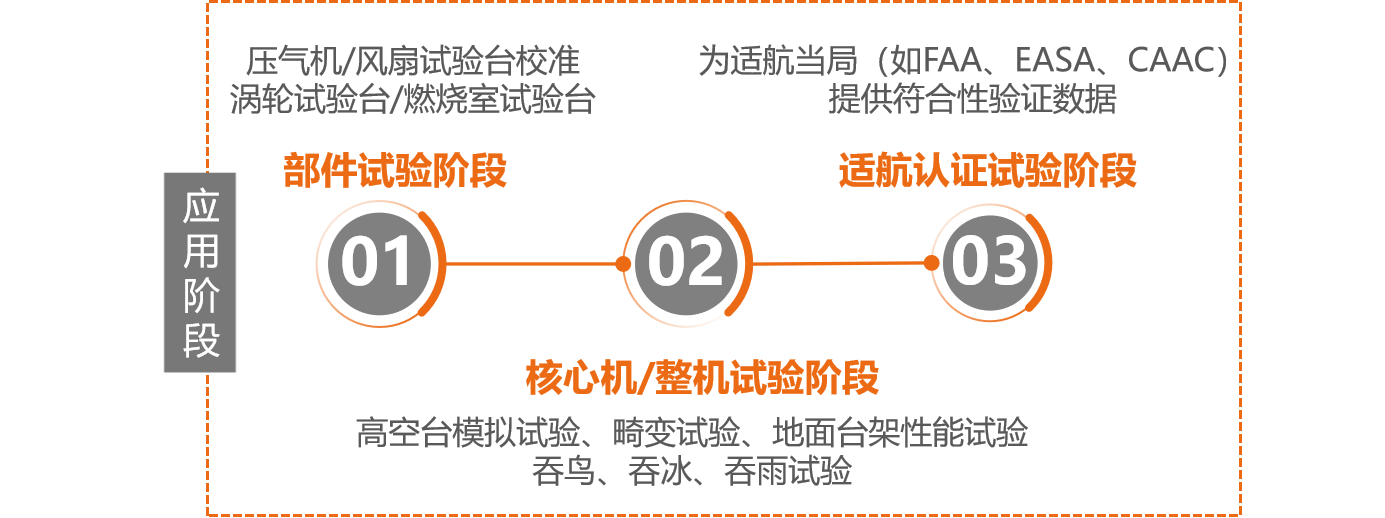

在哪个试验阶段使用？

压力扫描阀广泛应用于从部件级到整机级的几乎所有气动性能测试阶段：

部件试验阶段：

压气机/风扇试验台：测量转子进出口、静子叶片前后、机匣壁面等位置的总压、静压分布，用于绘制压气机特性地图（喘振边界、效率线等）。

涡轮试验台：测量涡轮导向器、转子叶片前后的压力分布，评估涡轮效率和做功能力。

燃烧室试验台：测量燃烧室头部、火焰筒内、掺混区的压力分布和压力脉动（动态压力），用于评估燃烧稳定性、效率和冷却效果。

核心机/整机试验阶段：

高空台模拟试验：这是最核心的应用场景。在高空模拟舱内，模拟发动机在不同飞行高度、速度（即不同马赫数、雷诺数）下的工作状态。压力扫描阀被密集用于测量整个流道，从进口整流罩到尾喷口，每一个截面的压力。

地面台架性能试验：在露天或室内台架进行发动机推力、耗油率等主要性能参数的考核。压力扫描阀用于精确测量进气道畸变、压气机出口压力、涡轮落压比等关键参数。

畸变试验：故意在进气道安装网格或扰流装置，制造压力/温度畸变，使用大量扫描阀测点来监测畸变图谱如何影响压气机的稳定裕度，验证发动机的抗畸变能力。

吞鸟、吞冰、吞雨试验：监测在吸入外来物时，发动机内部特别是压气机部分的压力瞬时变化，判断是否失速或熄火。

适航认证试验阶段：

为适航当局（如FAA、EASA、CAAC）提供符合性验证数据，证明发动机在所有极端条件下（如结冰、侧风、反推）压力稳定性均满足要求，这些数据 heavily rely on 压力扫描阀阵列的测量结果。

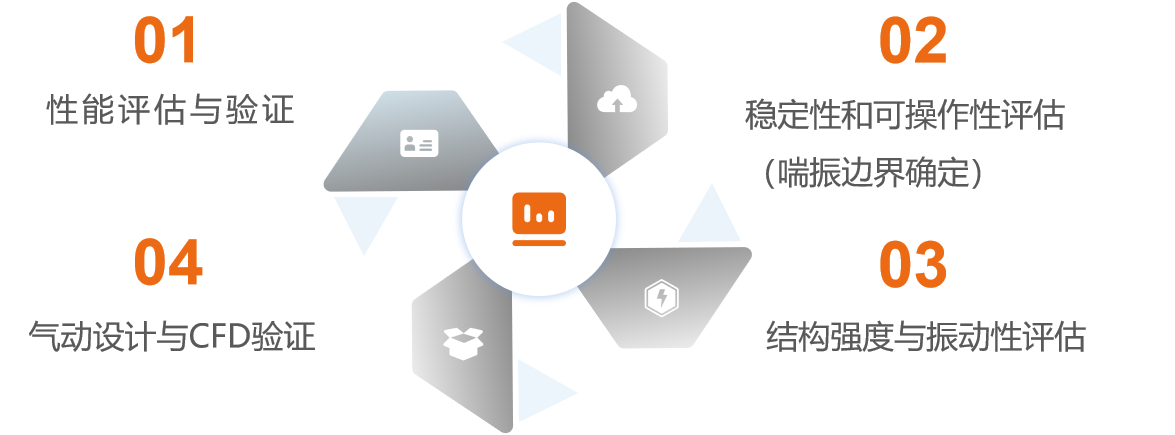

测试数据支撑哪方面的验证或结果？

压力扫描阀采集的海量压力数据是支撑以下验证和结果的核心：

性能评估与验证：

推力和功率计算：通过测量喷管进出口压力，结合流量计算，可以精确得出发动机的推力。

部件和整机效率：通过测量各部件进出口的总压、总温，计算压气机增压比、涡轮膨胀比、等熵效率等关键性能参数。

绘制特性地图：例如，压气机的特性地图（压比 vs. 流量，效率 vs. 流量）上的每一个数据点，都来自于一次稳态测试中扫描阀阵列采集的数百个压力值平均和计算的结果。

稳定性与 operability 评估：

喘振边界确定：通过监测压气机后几级或出口压力的剧烈脉动，精确确定喘振发生点，从而定义稳定工作边界。

畸变容限：量化进口压力畸变对稳定裕度的具体影响，确保飞机做大机动动作时发动机不失速。

气动设计与CFD验证：

设计验证：将实测的压力分布与设计阶段CFD（计算流体动力学）模拟的结果进行对比，验证设计工具的准确性和可靠性。

流场诊断：通过密集的测点（例如在机匣上布置的“耙子”），绘制出整个截面的压力等高线图，用于分析二次流、角区分离、激波位置等复杂流动现象，指导设计改进。

结构强度与振动评估：

压力载荷映射：测量机匣、壳体、叶片等部件表面的压力分布，为结构强度分析提供真实的输入载荷。

动态压力脉动：虽然标准扫描阀用于稳态测量，但高频响应的扫描阀模块可以捕捉与燃烧不稳定性（振荡燃烧）或叶片通过频率相关的压力脉动，这些是诱发高周疲劳（HCF）的主要原因。

具体使用细节

测点布置与安装：

在发动机流道内部需要测量的截面处，会安装专门的测量耙（Rake） 或测量探针（Probe）。一个耙上可能装有数十个微型压力感受孔（测点）。

这些测点通过细长的特氟龙或不锈钢管路（称为“传压管”）引出，连接到安装在发动机外部或试验台架上的压力扫描阀模块的各个通道接口上。

扫描阀的配置：

根据量程（如0-50psi用于低速流，0-500psi用于高压压气机出口）和精度要求，选择不同的扫描阀模块。

一个完整的测试系统通常由多个扫描阀模块组成，通过以太网或专用总线与主控计算机连接，由软件统一控制扫描顺序和采集频率。

数据采集过程：

校准：试验前，对整个系统（包括扫描阀和传压管路）进行原位校准，以消除系统误差。

扫描：发动机在某个稳定状态（如100%转速）下保持不动，扫描阀开始工作。计算机会指令电磁阀以极高的速度（每秒可达数百个通道）依次切换，高精度传感器依次测量每个通道的压力。

同步：由于是顺序扫描，通道间存在微小的时差。但因为这个过程极快，且发动机状态稳定，通过软件算法可以认为这些数据是“准同步”的，用于稳态分析完全没有问题。

数据处理：采集到的原始电压信号被转换成压力值，然后进行平均、筛选，最后用于计算性能参数（如效率、流量）或绘制流场图谱。

挑战与解决方案：

管路效应：长长的传压管会引起压力信号的衰减和相位滞后，对于稳态测量影响可通过校准减小，对于动态测量则需要特别短的管路或直接安装高频传感器。

温度影响：扫描阀本身对温度敏感，通常将其安装在恒温箱内，或使用内部集成的温度传感器进行实时软件补偿。

振动环境：发动机试验台振动巨大，扫描阀必须具有坚固的设计和良好的抗振安装方式。

总结

压力扫描阀是航空发动机试验数据采集系统的“无名英雄” 和“主力军”。它通过巧妙的多路复用技术，以极高的性价比和可靠性，实现了对发动机成百上千个压力测点的高精度、高密度、准同步的测量。其获得的数据是评估发动机性能、稳定性、可靠性和验证设计的直接依据，是航空发动机研发过程中不可或缺的核心测试工具。
